#86650201 | Afmetingen: 100 x 100 x 70 mm

WKE 2 - 5 x 1,5²

Aftakdoos, met beschermingsgraad IP66, U_i=450 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Isolatiebehoud PH120 getest volgens EN 50200,...

Lees meer

Inloggen om prijs te zien

Product onthouden

Omschrijving

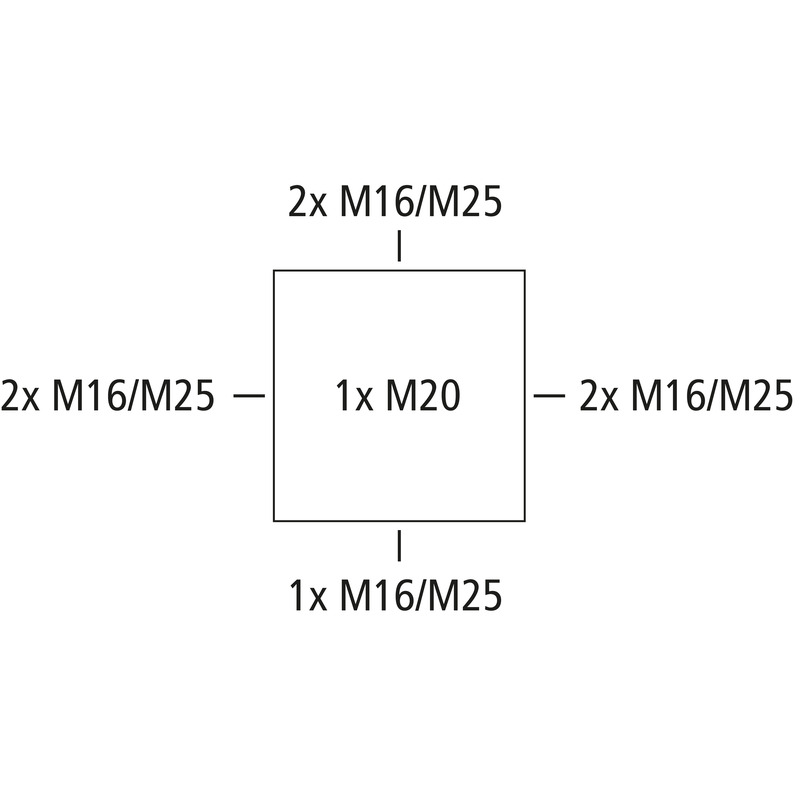

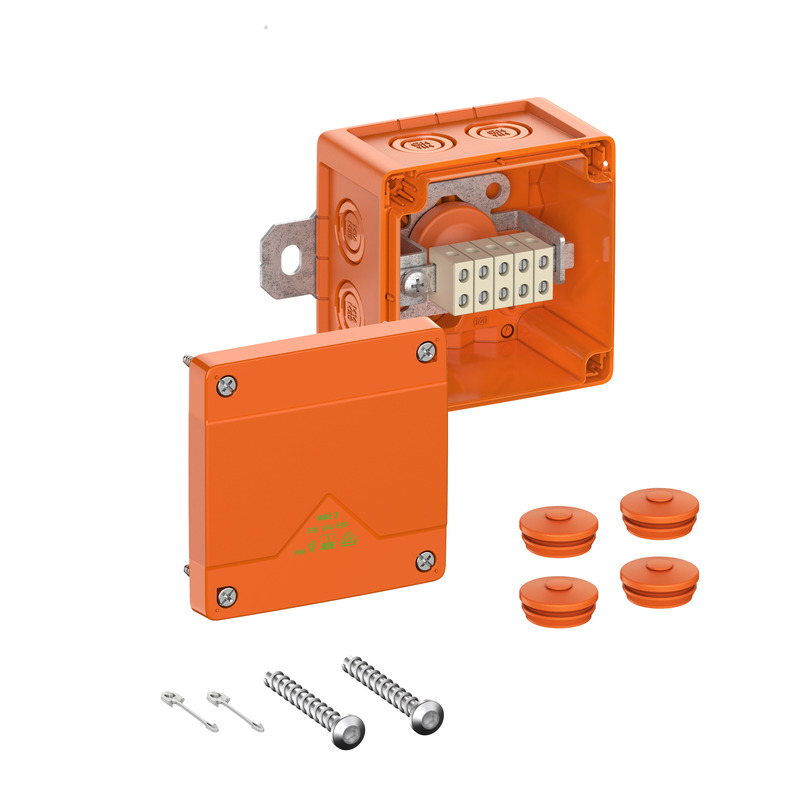

Aftakdoos, met beschermingsgraad IP66, U_i=450 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Isolatiebehoud PH120 getest volgens EN 50200, uitbreekmembranen, M16/M25, (1 achter, 7 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 - E90 conform DIN 4102 deel 12. Halogeenvrije behuizing van speciale duroplast, klemmen van hittebestendige, speciale keramiek, klemhouders vrij positioneerbaar

oranje, verbindingsdoos 5-polig 0,5 - 4 mm², kabeldoos 5-polig 0,5 - 1,5 mm², aantal klembare aders per pool: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 4²

Meegeleverd toebehoren:
Deksel verliesbeveiliging, schroefankers, 4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 17 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,5 mm²
max. aderdiameter (ader aftakken)	1,5 mm²
Min. aderdoorsnede	0,5 mm²
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Afgezekerde aftakking	nee
Klasse functiebehoud	E30/E60/E90
Aantal polen (aftakking)	5
Aantal polen (doorvoer)	5
UL Type Rating	andere
Aantal zekeringen in aftakking	0

Kleuren

Kleur onderbak	oranje
Kleur deksel	oranje

Extra features

Toepassingsbereik	Verbinden en aftakken

Afmetingen

Breedte	100 mm
Lengte	100 mm
Hoogte	70 mm
Inwendige lengte	87 mm
Inwendige breedte	87 mm
Inwendige hoogte	52 mm
Gewicht	0.43 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902630974
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	UL-EU (EN 62208)

Logistieke gegevens

Stuk

EAN / GTIN	4013902630974
Breedte	0.1 m
Gewicht	0.43 kg
Hoogte	0.07 m
Hoeveelheid	1 st
Diepte	0.1 m

Omdoos

EAN / GTIN	4013902630981
Breedte	0.444 m
Gewicht	4.0804 kg
Hoogte	0.165 m
Hoeveelheid	9 st
Diepte	0.23 m

Pallet

EAN / GTIN	4013902630998
Breedte	0.8 m
Gewicht	250.5024 kg
Hoogte	1.917 m
Hoeveelheid	504 st
Diepte	1.306 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

BIM-gegevens

Toebehoren

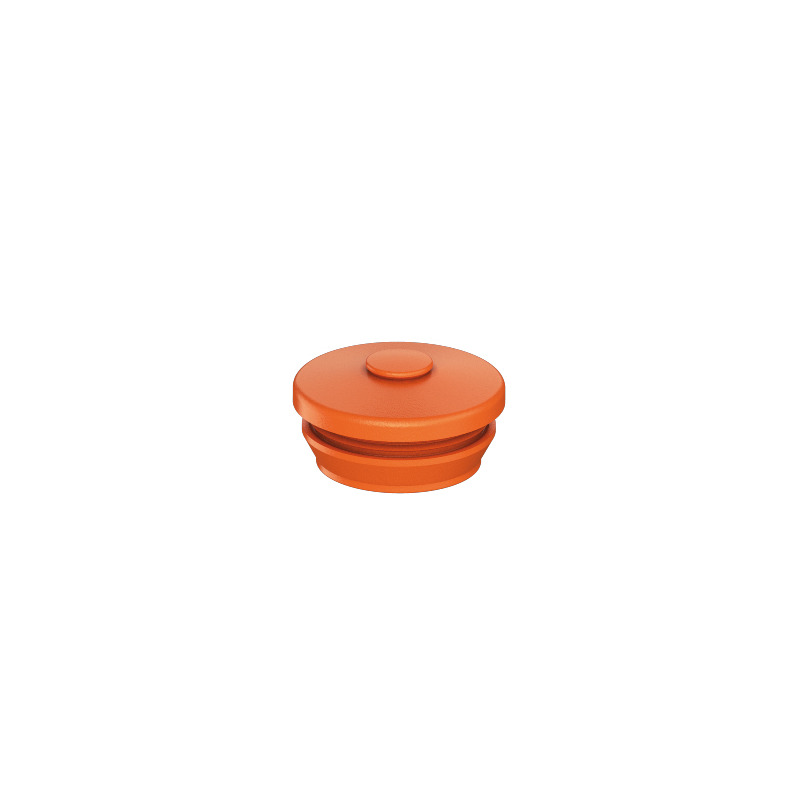

DMS M16/or

Artikelnummer 26061601

Afdichtingsbereik 5 - 9 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

DMS M25/or

Artikelnummer 26062501

Afdichtingsbereik 9 - 17 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

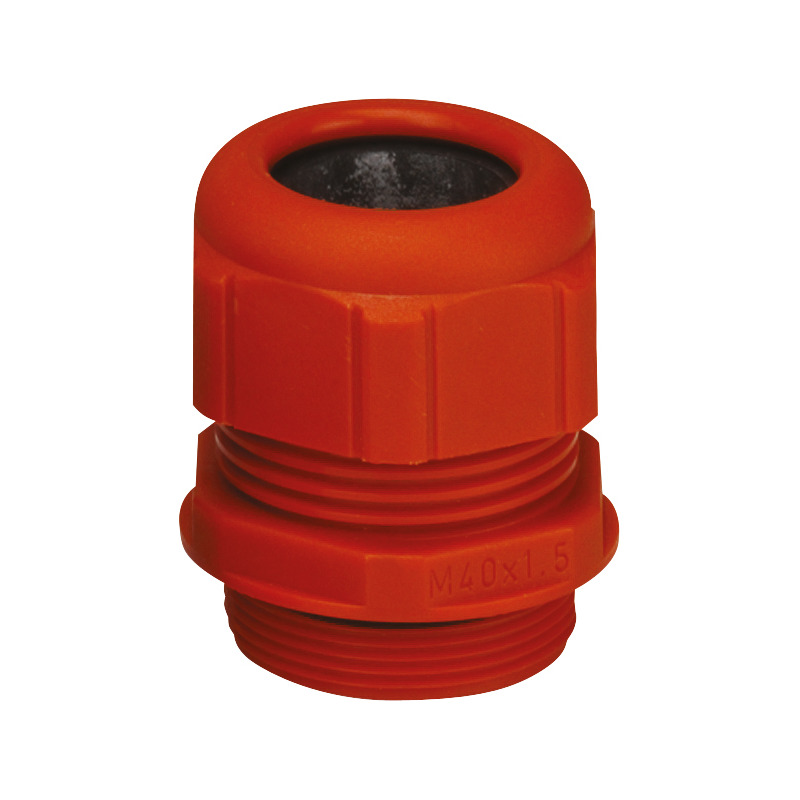

KVR M16-MGM/or

Artikelnummer 22761601

Afdichtingsbereik 4 - 10 mm, Schroefdraadlengte 8 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

KVR M25-MGM/or

Artikelnummer 22762501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

DMS M20/or

Artikelnummer 26062001

Afdichtingsbereik 7 - 13 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

WKE BK 1

Artikelnummer 86310001

Roestvast staal, zonder bevestigingsschroeven

Montageplaat voor de brandveilige installatie van kabelaftakdozen met functiebehoud van de serie WKE...
