WKE 6 - 5/3 x 10² 1D0 WKE 6 - 5/3 x 10² 1D0

#86922120 | Afmetingen: 200 x 250 x 120 mm

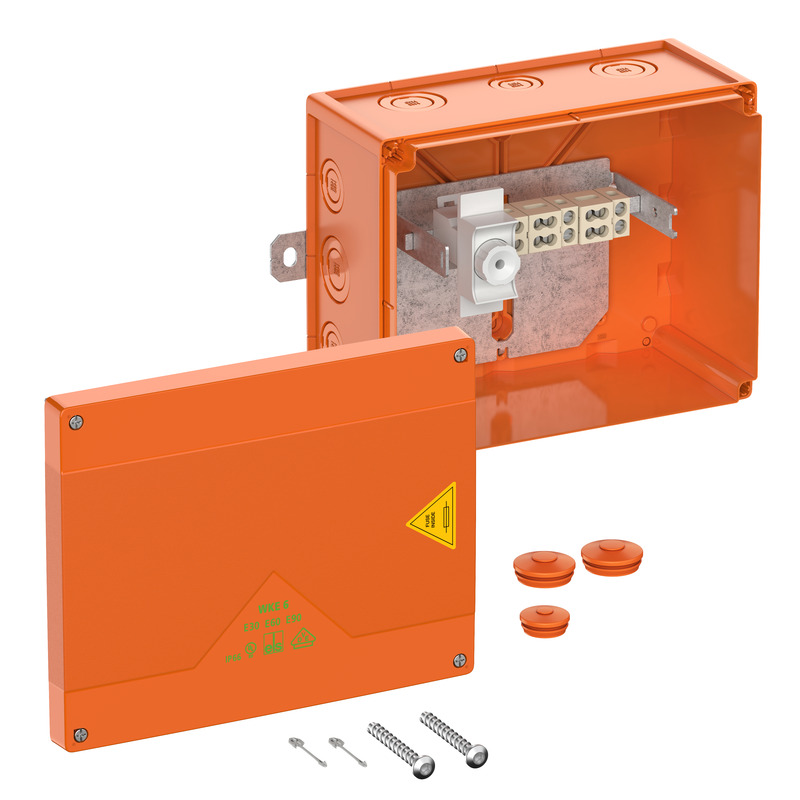

WKE 6 - 5/3 x 10² 1D0

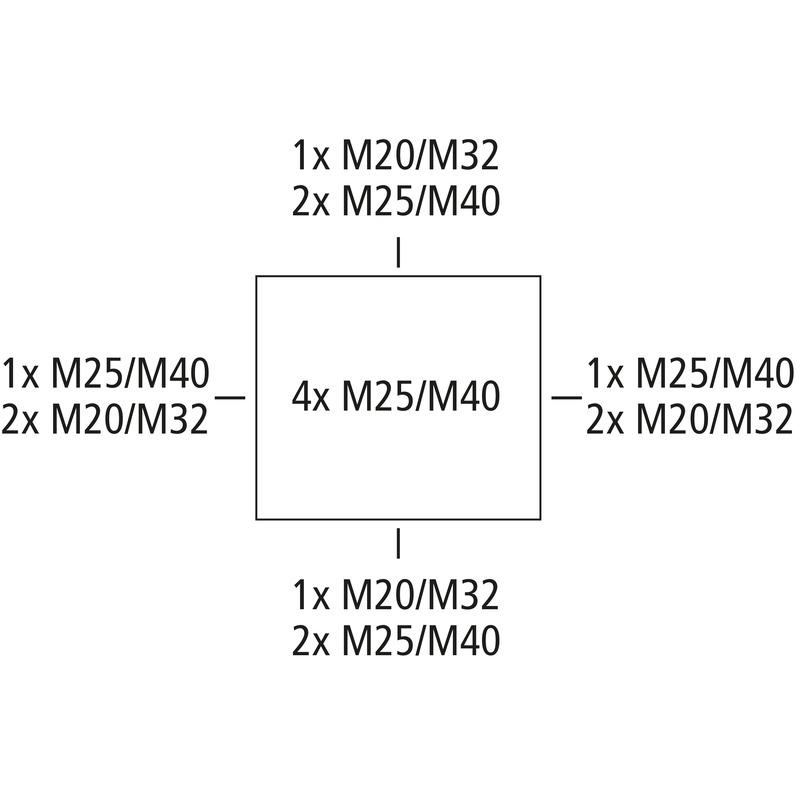

Aftakdoos, met beschermingsgraad IP66, Ui=450 V AC, gecertificeerd conform UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 achter, 12 zijkant), buitenliggende bevestigingsogen, met...

Lees meer
Product onthouden

Omschrijving

Aftakdoos, met beschermingsgraad IP66, Ui=450 V AC, gecertificeerd conform UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 achter, 12 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 - E90 conform DIN 4102 deel 12. Halogeenvrije behuizing van speciale duroplast, klemmen van hittebestendige, speciale keramiek, klemhouders vrij positioneerbaar

oranje, verbindingsdoos 5-polig 1,5 - 10 mm², kabeldoos 3-polig 1,5 - 10 mm², zekering in aftakking 1 x basisdeel D01 (zonder inzetdeel), aantal klembare aders per klempunt 4 x 1,5² / 3 x 2,5² / 2 x 4² / 1 x 6² / 1 x 10²

Meegeleverd toebehoren:
Deksel verliesbeveiliging, schroefankers, 1 dubbele membraaninvoering M25 IP66 afdichtbereik 9 - 17 mm, 2 dubbele membraaninvoeringen M32 IP 66 afdichtbereik 13 - 21 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC 450 V
Doorslagspanning DC 450 V
Min. aderdoorsnede 1,5 mm²
max. aderdiameter (ader aftakken) 4 mm²
Min. aderdoorsnede 1,5 mm²
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Afgezekerde aftakking ja
Klasse functiebehoud E30/E60/E90
Aantal polen (aftakking) 3
Aantal polen (doorvoer) 5
UL Type Rating andere
Aantal zekeringen in aftakking 1

Kleuren

Kleur onderbak oranje
Kleur deksel oranje

Extra features

Toepassingsbereik afgezekerde aftakking

Afmetingen

Breedte 200 mm
Lengte 250 mm
Hoogte 120 mm
Inwendige lengte 235 mm
Inwendige breedte 185 mm
Inwendige hoogte 102 mm
Gewicht 1.474 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid 960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902631513
ETIM-klasse EC002600
Douanetariefnummer 85369095
Minimum bestelwaarde 1

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal 1.4567 (V2A)

Certificaten

Klasse UL-EU (EN 62208)
Klasse UL-EU (EN 61439-1/-2)

Logistieke gegevens

Stuk

EAN / GTIN 4013902631513
Breedte 0.2 m
Gewicht 1.474 kg
Hoogte 0.12 m
Hoeveelheid 1 st
Diepte 0.25 m

Omdoos

EAN / GTIN 4013902631520
Breedte 0.265 m
Gewicht 3.384 kg
Hoogte 0.255 m
Hoeveelheid 2 st
Diepte 0.36 m

Pallet

EAN / GTIN 4013902631537
Breedte 0.8 m
Gewicht 205 kg
Hoogte 1.87 m
Hoeveelheid 108 st
Diepte 1.2 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (86922120.pdf)

Maattekening

Maattekening pdf (1 MB)

Maattekening dxf (15 MB)

Maattekening dwg (3 MB)

Maattekening jpg (1 MB)

Certificaat

MPA Testcertificaat EN pdf (4 MB)

UL-EU Certificaat (EN IEC 61439-2) EN pdf (257 KB)

Certificaat DE pdf (456 KB)

CE Toelichting DE/EN/PL pdf (60 KB)

CE Toelichting DE/EN/FR pdf (46 KB)

UKCA Toelichting EN pdf (48 KB)

MPA Testcertificaat DE pdf (4 MB)

UL Certificaat (EN62208) EN pdf (343 KB)

Projectinformatie

Bestekteksten

CAD-tekeningen

Uw verzoek

Jouw gegevens
Bedrijfsgegevens
CAD-formaat

BIM-gegevens

Uw verzoek

Jouw gegevens
Bedrijfsgegevens
BIM-formaat

Toebehoren

DMS M20/or
- DMS M20/or

DMS M20/or

Artikelnummer 26062001

Afdichtingsbereik 7 - 13 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

DMS M25/or
- DMS M25/or

DMS M25/or

Artikelnummer 26062501

Afdichtingsbereik 9 - 17 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

DMS M32/or
- DMS M32/or

DMS M32/or

Artikelnummer 26063201

Afdichtingsbereik 13 - 21 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

DMS M40/or
- DMS M40/or

DMS M40/or

Artikelnummer 26064001

Afdichtingsbereik 17 - 28 mm

Invoerwartel IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer (TPE), voor...

KVR M20-MGM/or
- KVR M20-MGM/or

KVR M20-MGM/or

Artikelnummer 22762001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

KVR M25-MGM/or
- KVR M25-MGM/or

KVR M25-MGM/or

Artikelnummer 22762501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

KVR M32-MGM/or
- KVR M32-MGM/or

KVR M32-MGM/or

Artikelnummer 22763201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

KVR M40-MGM/or
- KVR M40-MGM/or

KVR M40-MGM/or

Artikelnummer 22764001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, oranje

WKE BK 1
- WKE BK 1

WKE BK 1

Artikelnummer 86310001

Roestvast staal, zonder bevestigingsschroeven

Montageplaat voor de brandveilige installatie van kabelaftakdozen met functiebehoud van de serie WKE...
