Dit product is niet meer leverbaar!

#86240301 | Afmetingen: 200 x 200 x 110 mm

WKE 403 RK

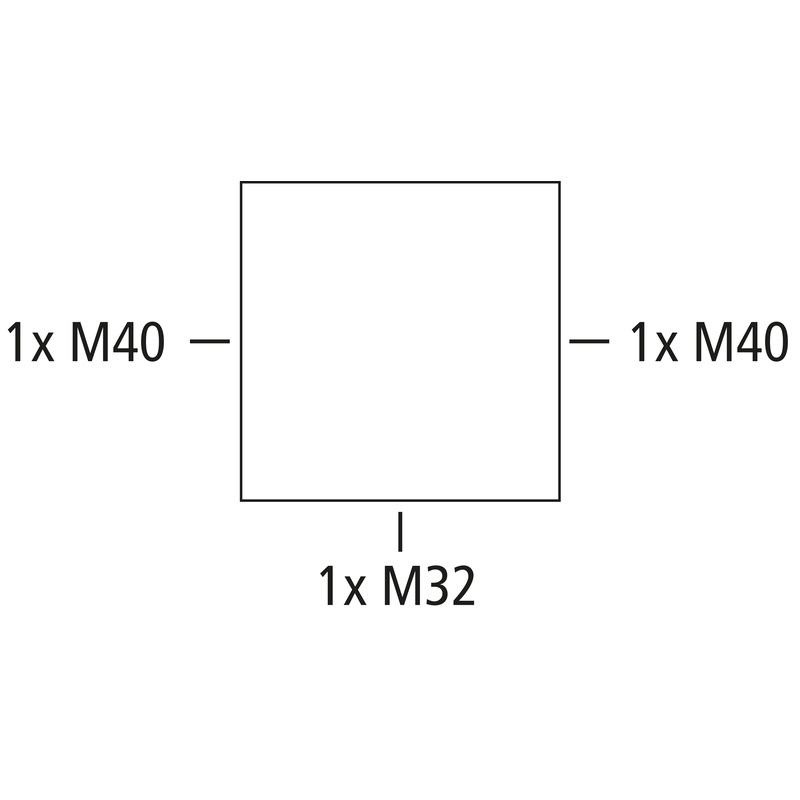

Aftakdoos, met beschermingsgraad IP66, U_i=450 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Omschrijving

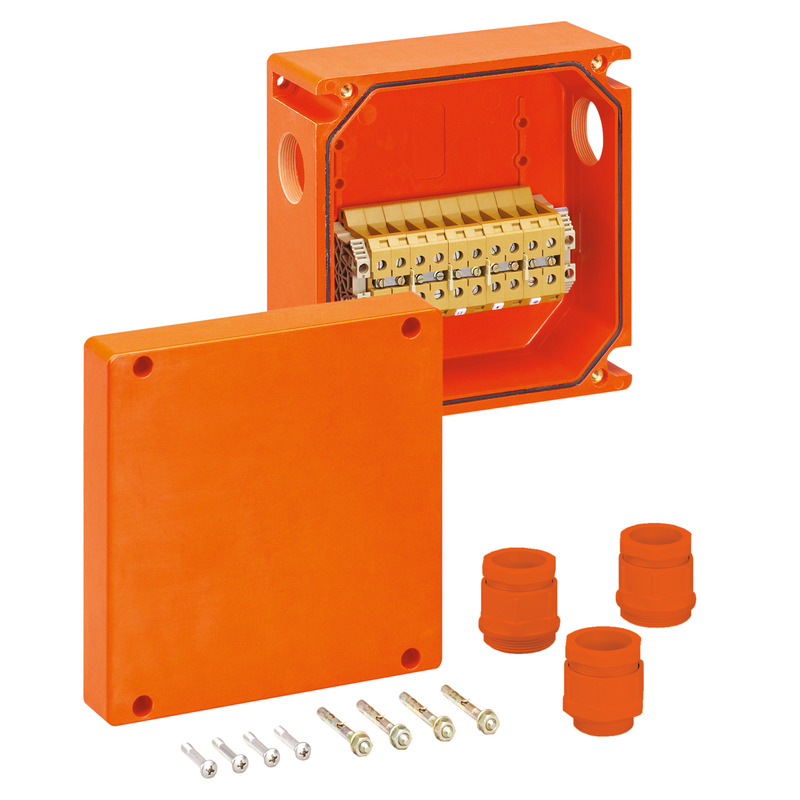

Aftakdoos, met beschermingsgraad IP66, U_i=450 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, behuizing en rijgklemmen zijn van halogeenvrije speciale duroplast

oranje, Kabeldoos 5-polig, klemvermogen per pool 4 x 4 - 16 mm²

Meegeleverd toebehoren:
2 kabelwartels M40, afdichtbereik 17 - 27 mm, 1 kabelwartel M32, afdichtbereik 17 - 26 mm, pluggenset ø 6 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	4 mm²
max. aderdiameter (ader aftakken)	16 mm²
Min. aderdoorsnede	4 mm²
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Afgezekerde aftakking	nee
Klasse functiebehoud	E30
Aantal polen (aftakking)	5
Aantal polen (doorvoer)	5
UL Type Rating	g.g.
Aantal zekeringen in aftakking	0

Kleuren

Kleur onderbak	oranje
Kleur deksel	oranje

Extra features

Toepassingsbereik	Verbinden en aftakken

Afmetingen

Breedte	200 mm
Lengte	200 mm
Hoogte	110 mm
Gewicht	3.75 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	nee
Draaimoment van de dekselschroef	2.5 Nm
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902907595
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Duroplast
Materiaal deksel	Duroplast
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal 1.4571 (V4A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistieke gegevens

Omdoos

EAN / GTIN	4013902907595
Breedte	0.21 m
Gewicht	3.88 kg
Hoogte	0.125 m
Hoeveelheid	1 st
Diepte	0.209 m

Pallet

EAN / GTIN	4013902307937
Breedte	0.8 m
Gewicht	437.04 kg
Hoogte	0.607 m
Hoeveelheid	108 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

Toebehoren

WKE 200 ABL

Artikelnummer 86040001

Set buitenliggende bevestigingsogen V2A, voor WKE 200 tot WKE 400, van...

Set buitenliggende bevestigingsogen V2A
