klemrails, als extra klemmen of als reserveonderdeel voor installatie in AK 24 en AK 36 (vanaf 10/2025)

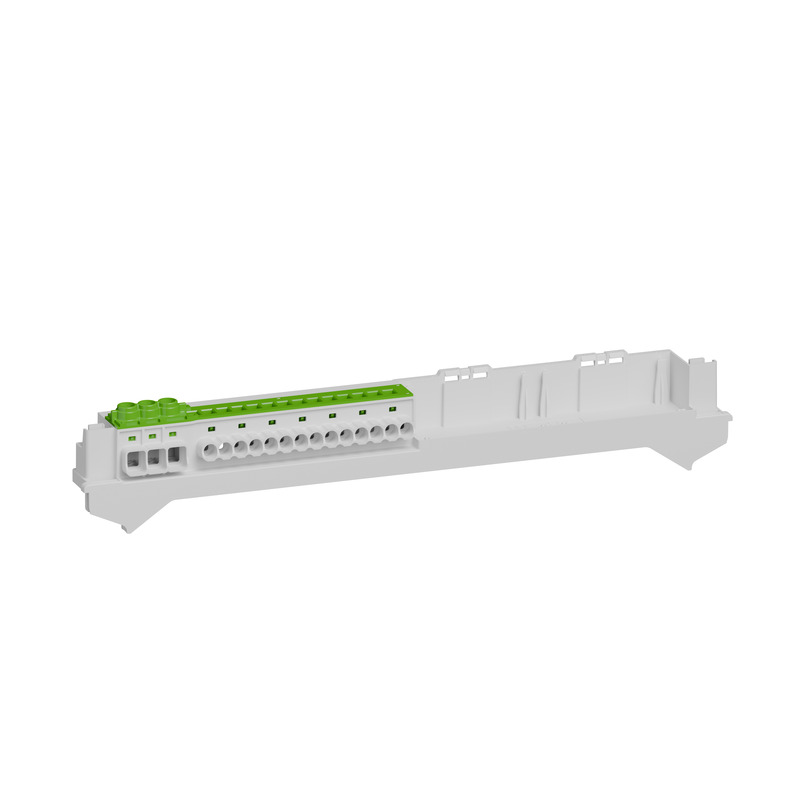

Basisdrager met PE-klemrail met 3 schroefklemmen 2,5-16 mm² en 14 push-in-klemmen 0,75-4mm², geschikt voor het plaatsen van 2 N-modules
| Nominale bedrijfsspanning AC | 690 V |
|---|---|
| Aantal polen | 1 |
| contactloos | ja |
| Aansluiting 1: Type aansluiting | Schroeven |
| Aansluiting 1: Isolatielengte | 13 mm |
| Aansluiting 1: Klempunt per pool | 3 |
| Aansluiting 1: Geschikt voor CU geleiders | 1 |
| Aansluiting 1: Geschikt voor AL geleiders | 0 |
| Aansluiting 1: aansluitbare aderdoorsnede fijndradig zonder adereindhuls (min) | 2.5 mm² |
| Aansluiting 1: Aansluitbare aderdoorsnede fijndradig zonder adereindhuls (max) | 16 mm² |
| Aansluiting 1: Aansluitbare aderdoorsnede fijndradig met adereindhuls (min) | 2.5 mm² |
| Aansluiting 1: Aansluitbare aderdoorsnede fijndradig met adereindhuls (max) | 16 mm² |
| Aansluiting 1: Aansluitbare geleider doorsnede massief (min) | 2.5 mm² |
| Aansluiting 1: Aansluitbare geleider doorsnede massief (max) | 16 mm² |
| Aansluiting 1: Aansluitbare geleider doorsnede massief (min) | 2.5 mm² |
| Aansluiting 1: Aansluitbare geleider doorsnede massief (min) | 16 mm² |
| Aansluiting 2: aansluittype | zonder schroeven |
| Aansluiting 2: striplengte | 12 mm |
| Aansluiting 2: klempunten per pool | 14 |
| Aansluiting 2: geschikt voor Cu-aders | 1 |
| Aansluiting 2: geschikt voor Al-aders | 0 |
| Aansluiting 2: aansluitbare aderdoorsnede fijndradig zonder adereindhuls (min) | 0.75 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede fijndradig zonder adereindhuls (max) | 4 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede fijndradig met adereindhuls (min) | 0.75 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede fijndradig met adereindhuls (max) | 4 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede eendraads (min) | 0.75 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede eendraads (max.) | 4 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede meerdraads (min.) | 0.75 mm² |
| Aansluiting 2: aansluitbare aderdoorsnede meerdraads (max.) | 4 mm² |
| Breedte | 29 mm |
|---|---|
| Lengte | 273 mm |
| Hoogte | 49 mm |
| Gewicht | 0.1077 kg |
| halogeenvrij | ja |
|---|---|
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid | 960 °C (EN 60695-2-11) |
| Aansluiting 1: Aanhaalmoment | 2 Nm |
|---|
| EAN | 4013902705047 |
|---|---|
| ETIM-klasse | EC001284 |
| Douanetariefnummer | 85369010 |
| Minimum bestelwaarde | 1 |
| Isolatiemateriaal | Thermoplast |
|---|
| EAN / GTIN | 4013902705054 |
|---|---|
| Breedte | 0.444 m |
| Gewicht | 2.26 kg |
| Hoogte | 0.19 m |
| Hoeveelheid | 20 st |
| Diepte | 0.329 m |
| EAN / GTIN | 4013902705061 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 157.6 kg |
| Hoogte | 1.93 m |
| Hoeveelheid | 1200 st |
| Diepte | 1.2 m |
| EAN / GTIN | 4013902705047 |
|---|---|
| Breedte | 0.029 m |
| Gewicht | 0.1077 kg |
| Hoogte | 0.049 m |
| Hoeveelheid | 1 st |
| Diepte | 0.273 m |
Bestekteksten
(73485001.TXT 514 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
AK3 1/6/1 N
Artikelnummer 73385201
Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...
N-modules met bedieningshendel voor het gereedschapsloos losmaken van de geleider, met telkens 2...

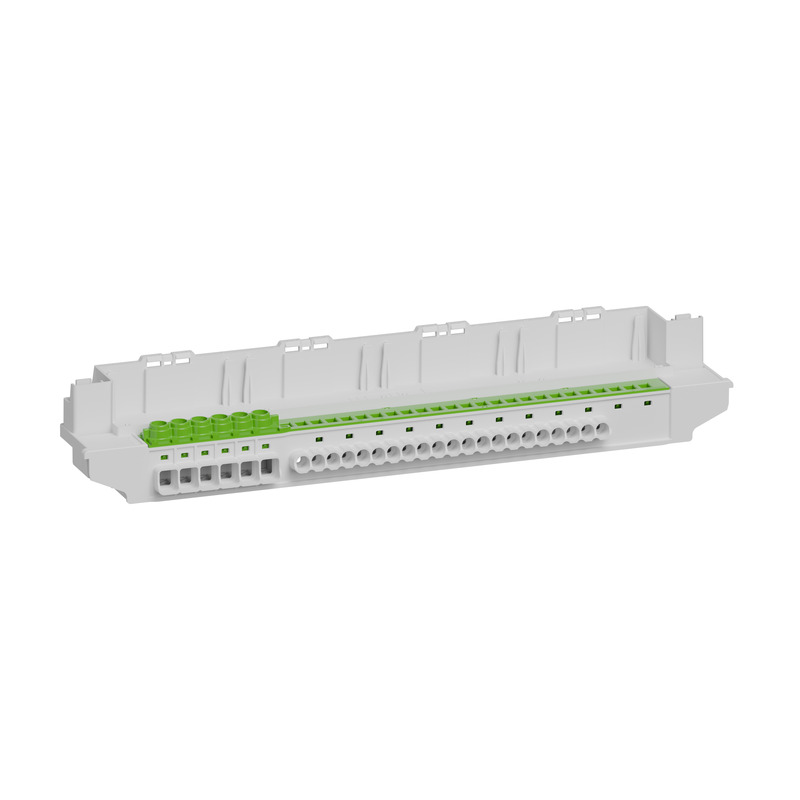

AK 6/21 PE
Artikelnummer 73485101
Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...
klemrails, als extra klemmen of als reserveonderdeel voor installatie in AK 24 en AK 36 (vanaf...

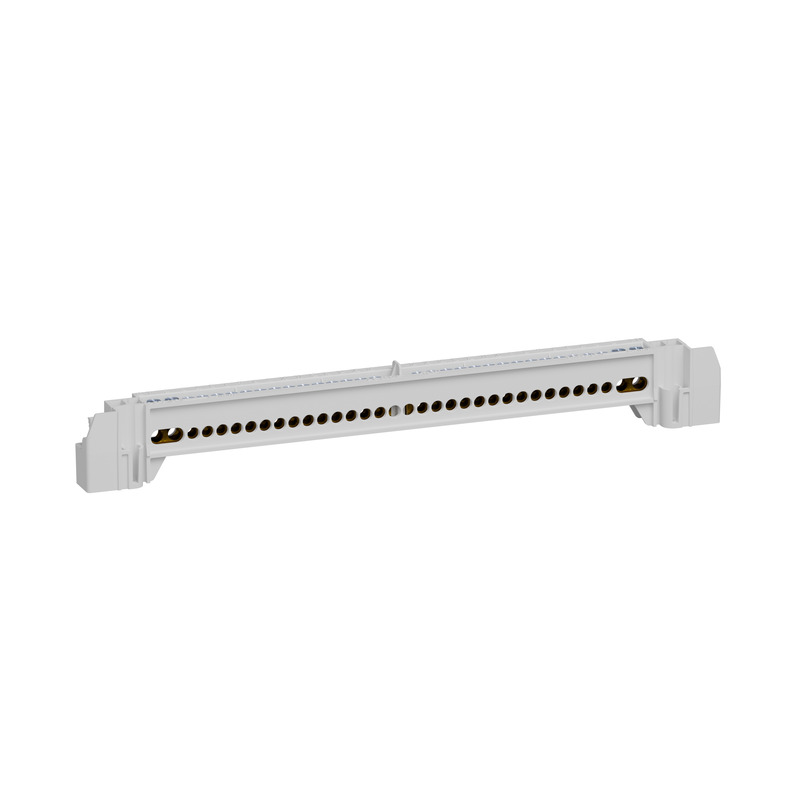

AK 24 PE/N-S
Artikelnummer 73485201
PE/N-klemrail met schroefklemmen: PE en N met elk 2 klempunten 6-16...
klemrails, als extra klemmen of als reserveonderdeel voor installatie in AK 24 en AK 36 (vanaf...

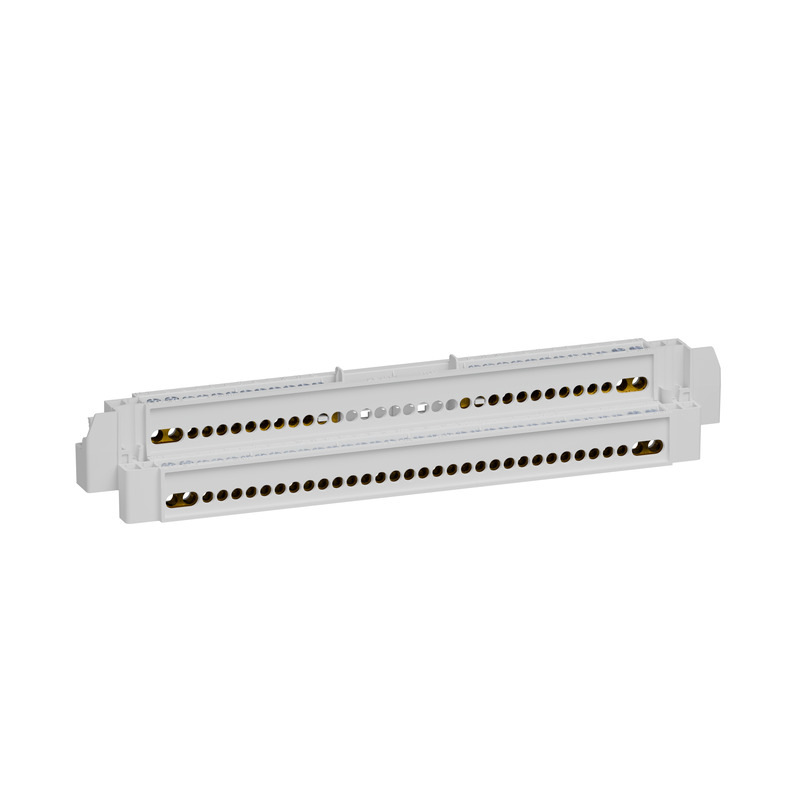

AK 36 PE/N-S
