nieuw

#73443605 | Afmetingen: 290 x 562 x 124 mm

AK 36 - PE

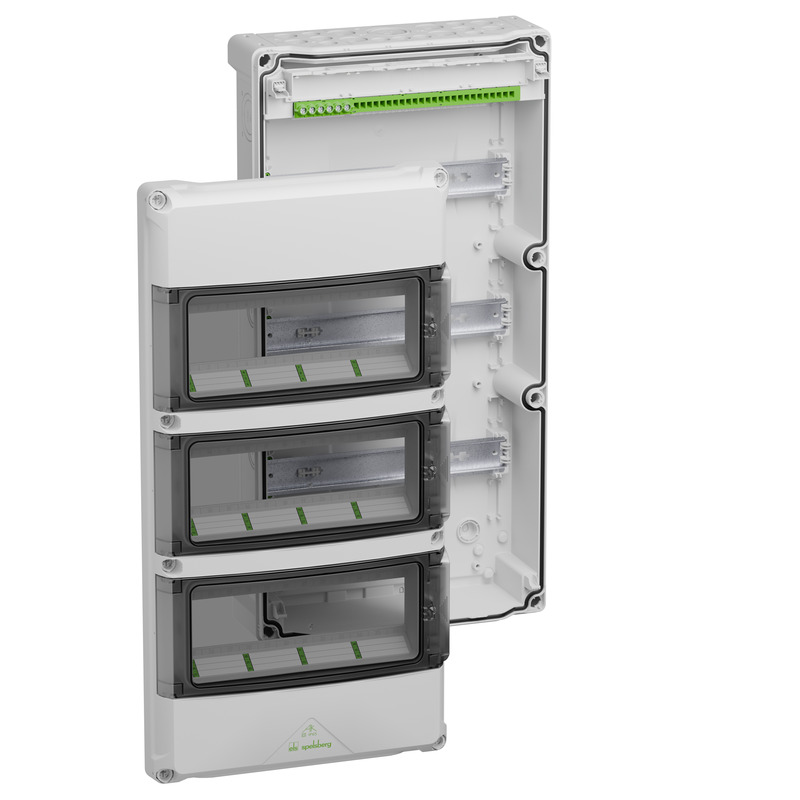

Modulaire verdeler, met beschermingsgraad IP65, 3 rijen, 36 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, Zelfdichtende zachte membranen...

Lees meer

Inloggen om prijs te zien

Product onthouden

Omschrijving

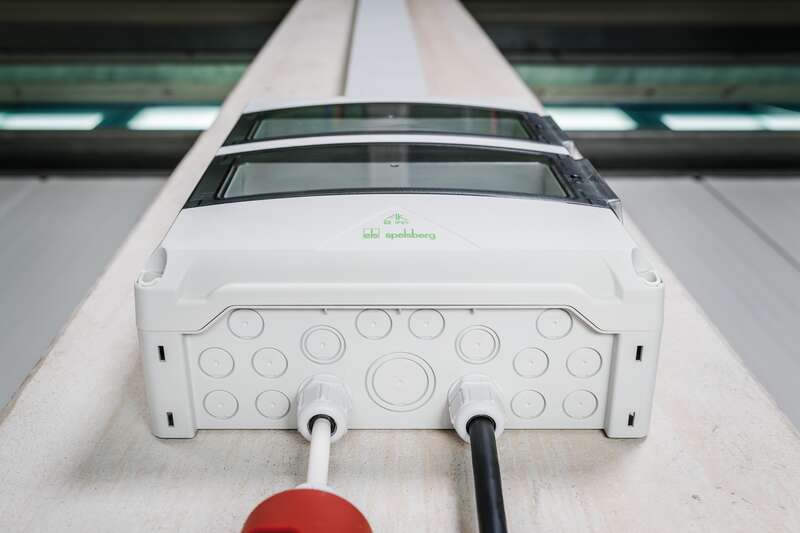

Modulaire verdeler, met beschermingsgraad IP65, 3 rijen, 36 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, Zelfdichtende zachte membranen aan de bovenkant voor kabelinvoer zonder gereedschap, metrische uitsparingen aan de onderkant voor universele kabelinvoer met wartels en/of dubbele membraanmoffen., voor standaard binneninstallaties

PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21 push-in-klemmen 0,75-4mm²

Meegeleverd toebehoren:
Afsluitdoppen, afdek- en etiketteringsstroken

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Beluchting	nee
Aantal rijen	3
Aantal modules	36
Aantal modules per rij	12
Nominale stroom	125 Ampère
Klemtype	zonder schroeven
Met N-klem	nee
Met PE klem	ja
Met extra inbouwruimte	nee

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs
Kleur klapvenster	Transparent

Afmetingen

Breedte	290 mm
Lengte	562 mm
Hoogte	124 mm
Inwendige lengte	533 mm
Inwendige breedte	268 mm
Inwendige hoogte	85 mm
Gewicht	2.66 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Flensvariant	nee
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	57 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902704774
ETIM-klasse	EC000214
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Logistieke gegevens

Omdoos

EAN / GTIN	4013902704774
Breedte	0.568 m
Gewicht	2.834 kg
Hoogte	0.129 m
Hoeveelheid	1 st
Diepte	0.299 m

Pallet

EAN / GTIN	4013902704941
Breedte	0.8 m
Gewicht	190.04 kg
Hoogte	1.985 m
Hoeveelheid	60 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

AK 6/21 PE nieuw

AK 6/21 PE

Artikelnummer 73485101

Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...

klemrails, als extra klemmen of als reserveonderdeel voor installatie in AK 24 en AK 36 (vanaf...

AK 3/14 PE nieuw

AK 3/14 PE

Artikelnummer 73485001

Basisdrager met PE-klemrail met 3 schroefklemmen 2,5-16 mm² en 14...

klemrails, als extra klemmen of als reserveonderdeel voor installatie in AK 24 en AK 36 (vanaf...

AK STD nieuw

AK STD

Artikelnummer 73481501

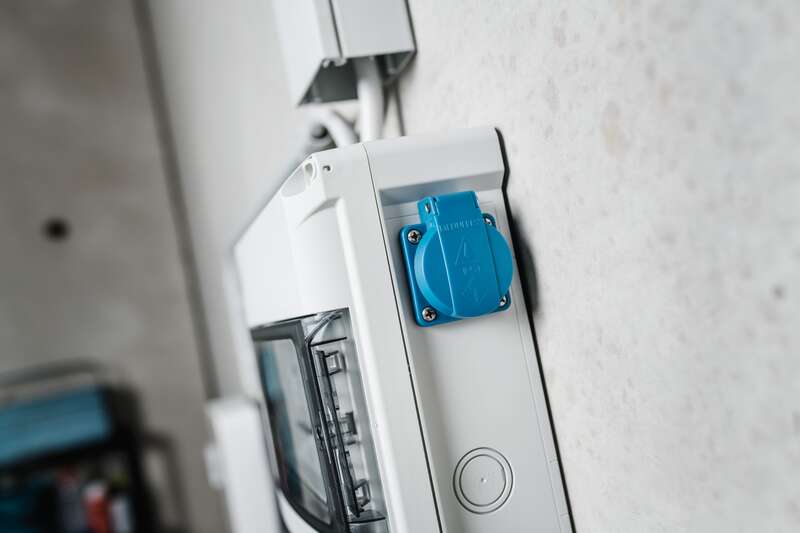

Schuko®, beschermingsgraad IP54

aanbouwstekker 16A, 230V voor zijdelingse montage aan behuizingen AK 24 en AK 36 (vanaf 10/2025)

AK SV 24/36 nieuw

AK SV 24/36

Artikelnummer 73481201

voor AK 24 en AK 36 (vanaf 10/2025)

snelkoppelschroeven als reserveonderdeel, 1 set = 10 stuks.

AK NS 24/36 nieuw

AK NS 24/36

Artikelnummer 73481301

12 TE, incl. DIN-railhouder voor AK 24 en AK 36 (vanaf 10/2025)

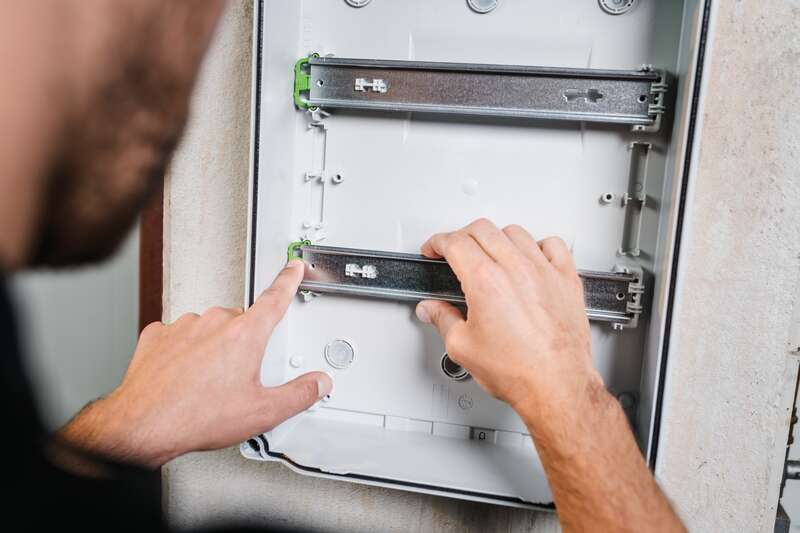

DIN-rail als montagerail 35 x 7,5 mm

AK KS 24/36 nieuw

AK KS 24/36

Artikelnummer 73481401

combinatiestuk ∅44,5mm voor zijdelingse verbinding van behuizingen AK 24 en AK 36 (vanaf 10/2025).

AK KF 24/36 nieuw

AK KF 24/36

Artikelnummer 73480501

AK 24 / AK 36 / AK 24 Basic / AK 36 Basic

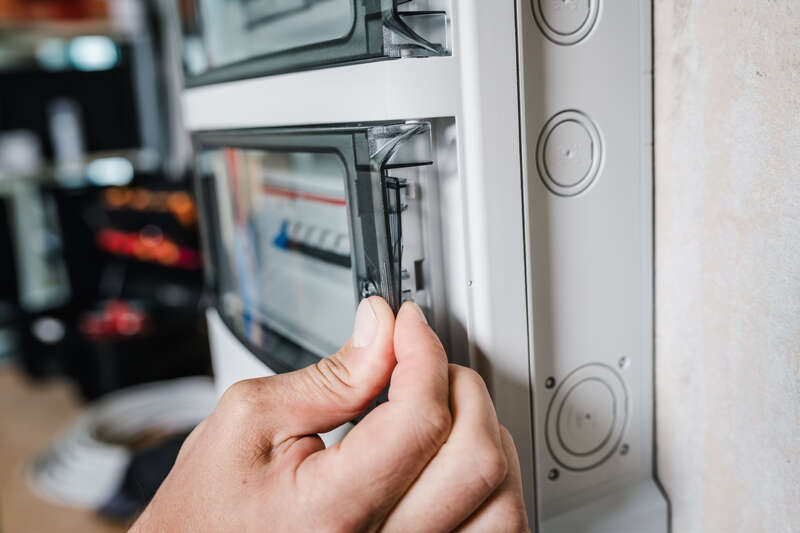

Klapvenster als vervangingsonderdeel voor AK/Aki Compact modulaire verdeler

AK 36 OT nieuw

AK 36 OT

Artikelnummer 73481101

voor AK 36 (vanaf 10/2025), afmeting 290x562mm

AK Compact bovendeel als reserve-onderdeel, incl. scharnierend raam en dekselschroeven, volledig...

AK SGA-1

Artikelnummer 70610201

Dezelfde sluitingen

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding

AK SGA-2

Artikelnummer 70690201

Verschillende sluitingen, max. 10 verschillende sluitingen mogelijk

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding
