#73640301 | Afmetingen: 100 x 150 x 96 mm

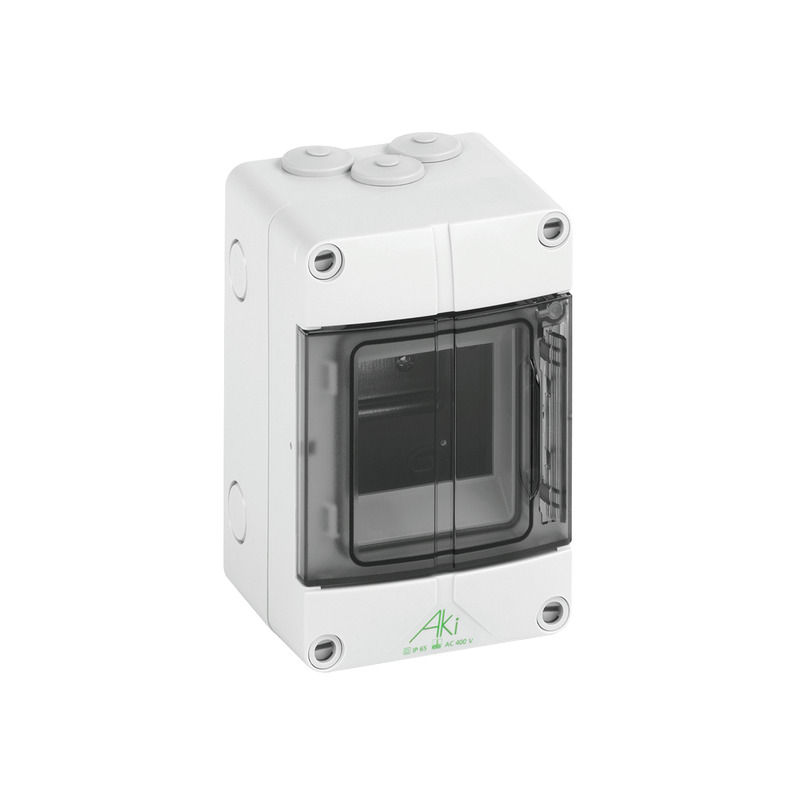

AKi 03

Modulaire verdeler, met beschermingsgraad IP65, 1 rij, 3 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1000V DC, aan de boven- en onderzijde...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Product onthouden

Omschrijving

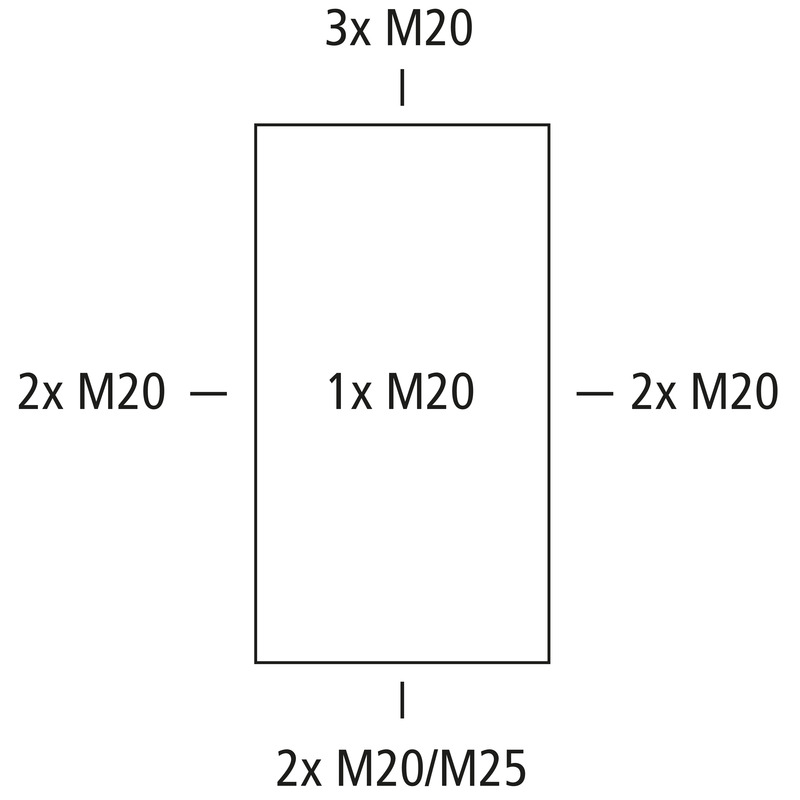

Modulaire verdeler, met beschermingsgraad IP65, 1 rij, 3 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1000V DC, aan de boven- en onderzijde voorzien van metrische voorstansingen voor universele kabelinvoeringen met kabelwartels en / of dubbele membraaninvoeringen, bovenzijde met elastische invoeringen DMS M20 voorgemonteerd, voor installaties in industriële omgevingen en beschermd buitengebied

Met PE/N-klemrail met elk 1 klempunt 16 mm² en 3 klempunten 6 mm²

Meegeleverd toebehoren:
dubbele membraaninvoeringen: 1x M25, afsluitdoppen, afdek- en tekststrippen

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Aantal rijen	1
Aantal modules	3
Met extra inbouwruimte	nee

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	100 mm
Lengte	150 mm
Hoogte	96 mm
Inwendige hoogte	71 mm
Gewicht	0.4313 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Flensvariant	nee
Koppelbaar	nee

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902890705
ETIM-klasse	EC000214
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Logistieke gegevens

Omdoos

EAN / GTIN	4013902305148
Breedte	0.507 m
Gewicht	7.2358 kg
Hoogte	0.277 m
Hoeveelheid	16 st
Diepte	0.22 m

Pallet

EAN / GTIN	4013902305155
Breedte	0.8 m
Gewicht	321.9036 kg
Hoogte	1.78 m
Hoeveelheid	672 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902890705
Breedte	0.1 m
Gewicht	0.4313 kg
Hoogte	0.096 m
Hoeveelheid	1 st
Diepte	0.15 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

AK SGA-1

Artikelnummer 70610201

Dezelfde sluitingen

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding

AK SGA-2

Artikelnummer 70690201

Verschillende sluitingen, max. 10 verschillende sluitingen mogelijk

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding

MABF 65-1

Artikelnummer 89601001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

AK KF 03

Artikelnummer 73540003

voor AK 03/AKi 03

Klapvenster als vervangingsonderdeel voor AK/Aki Compact modulaire verdeler

BST M20

Artikelnummer 26242001

grijs

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

BST M20/sw

Artikelnummer 26202001

zwart

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

KTB 1-100 nieuw

KTB 1-100

Artikelnummer 89602901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...
