#73374252 | Afmetingen: 315 x 730 x 155 mm

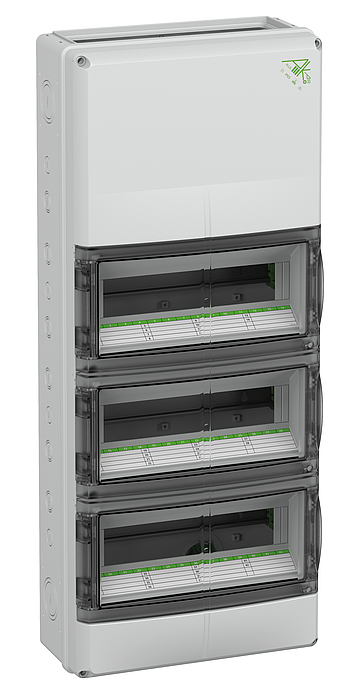

AK-F 42 Plus UL

Modulaire verdeler, met beschermingsgraad IP65, UL Type Rating 3R, 12/12K, flenstype, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC,...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Product onthouden

Omschrijving

Modulaire verdeler, met beschermingsgraad IP65, UL Type Rating 3R, 12/12K, flenstype, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, gecertificeerd conform VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (ammoniakbestendigheid), aan de boven- en onderzijde geopende voorkant voor de montage van verschillende flenzen of voor het koppelen van meerdere AK-F verdelers met een combiflens, voor installaties in industriële omgevingen en beschermd buitengebied

3 rijen, 42 modules, met extra aansluitruimte incl. 35mm DIN-rail, zonder PE/N-klemrail

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Beluchting	ja
Aantal modules per rij	42
Met extra inbouwruimte	ja
UL Type Rating	3R, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	315 mm
Lengte	730 mm
Hoogte	155 mm
Inwendige lengte	750 mm
Inwendige breedte	295 mm
Inwendige hoogte	101 mm
Gewicht	5.468 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Flensvariant	ja
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	90 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902575251
ETIM-klasse	EC000214
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal invoer	niet relevant
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Certificaten

Klasse	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Klasse	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Klasse	UL-EU (EN 62208)
Klasse	UL-EU (EN 61439-1/-2)
Klasse	UL-EU (EN 61439-1/-3)
Klasse	UL-EU (EN 61439-1 & EN IEC 61439-7)
Klasse	DLG (ammoniakbestendigheid)
