#73362801 | Afmetingen: 315 x 600 x 155 mm

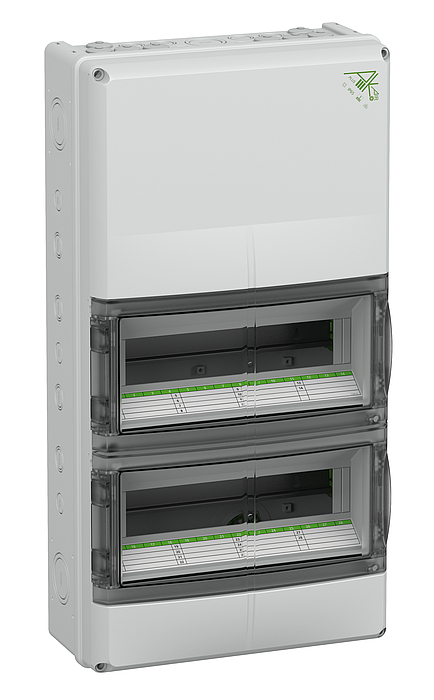

AK 28 Plus

Modulaire verdeler, met beschermingsgraad IP65, 2 rijen, 28 beschikbare modules, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC,...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Product onthouden

Omschrijving

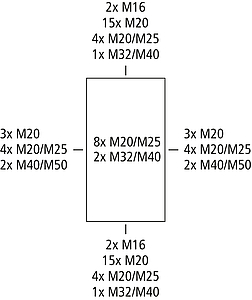

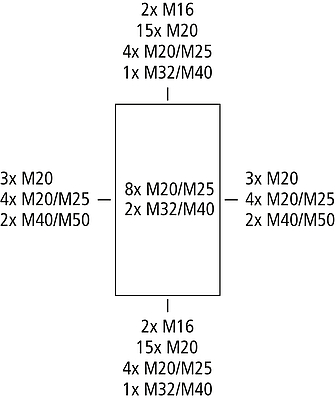

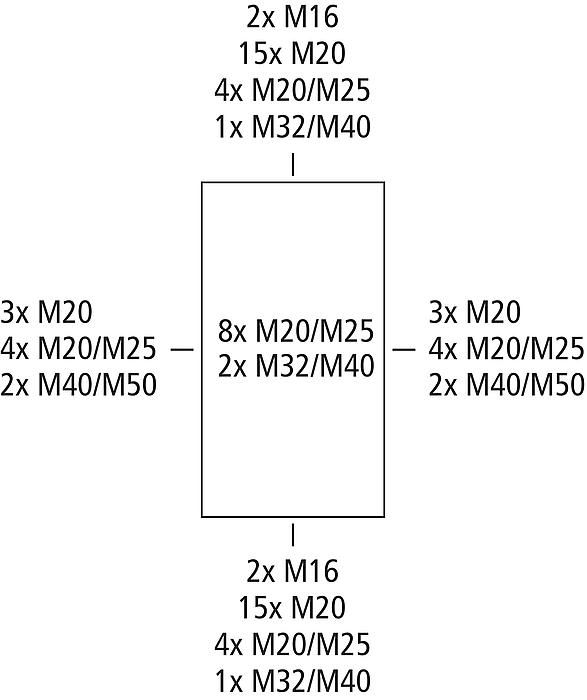

Modulaire verdeler, met beschermingsgraad IP65, 2 rijen, 28 beschikbare modules, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, gecertificeerd conform VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (ammoniakbestendigheid), aan de boven- en onderzijde voorzien van metrische voorstansingen voor universele kabelinvoeringen met kabelwartels en / of dubbele membraaninvoeringen, bovenzijde met elastische invoeringen DMS M20 voorgemonteerd, voor installaties in industriële omgevingen en beschermd buitengebied

Met extra aansluitruimte incl. 35mm DIN-rail, zonder PE/N-klemrail

Meegeleverd toebehoren:
dubbele membraaninvoeringen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, afsluitdoppen, afdek- en tekststrippen

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Beluchting	ja
Aantal rijen	2
Aantal modules	28
Aantal modules per rij	14
Met extra inbouwruimte	ja

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	315 mm
Lengte	600 mm
Hoogte	155 mm
Inwendige lengte	580 mm
Inwendige breedte	295 mm
Inwendige hoogte	101 mm
Gewicht	3.885 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Flensvariant	nee
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	90 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902496860
ETIM-klasse	EC000214
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Certificaten

Klasse	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Klasse	UL-EU (EN 62208)
Klasse	UL-EU (EN 61439-1/-2)
Klasse	UL-EU (EN 61439-1/-3)
Klasse	UL-EU (EN 61439-1 & EN IEC 61439-7)
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902496860
Breedte	0.614 m
Gewicht	5.49 kg
Hoogte	0.185 m
Hoeveelheid	1 st
Diepte	0.335 m

Pallet

EAN / GTIN	4013902496877
Breedte	0.8 m
Gewicht	241 kg
Hoogte	1.82 m
Hoeveelheid	40 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

KST M25-33

Artikelnummer 19302601

lengte 33 mm, voor het verticale koppelen van AK 14 - 56, AK/AKi 24...

Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm

AK SGA-1

Artikelnummer 70610201

Dezelfde sluitingen

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding

AK SGA-2

Artikelnummer 70690201

Verschillende sluitingen, max. 10 verschillende sluitingen mogelijk

Cilinderslot, voor inbouw in de klapdeuren van de AK-serie, met 2 sleutels en montagehandleiding

AK3 NS35-14

Artikelnummer 73381201

voor 14 moduleplaatsen, incl. montagerailhouder voor alle AK/AK-F...

DIN-rail als montagerail 35 x 7,5 mm

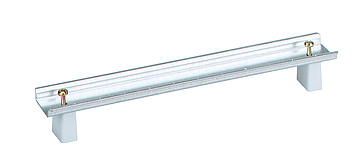

AK3 NS35-275

Artikelnummer 73381301

lengte 275 mm, incl. universele houders voor bodembevestiging voor...

DIN-rail als montagerail 35 x 7,5 mm

AK3 KS M50

Artikelnummer 73383001

Combinatie-wartel M50 voor de horizontale koppeling van behuizingen AK/AK-F 14/28/42/56/70 inclusief...

AK3 KBL

Artikelnummer 73383101

Kabelinvoerkap met opbergvak voor het monteren op een behuizing AK/AK-F 14/28/42/56/70 alsook...

AK3 TW

Artikelnummer 73383201

Kunststof scheidingswand, geschikt voor de interne onderverdeling van behuizingen AK/AK-F...

AK3 ABL-ES

Artikelnummer 73383301

Buitenliggende bevestigingsogen van roestvast staal, geschikt voor behuizing AK/AK-F 14/28/42/56/70...

AK3 STD

Artikelnummer 73383401

Schuko®, beschermingsgraad IP54

Opbouw stopcontact 16A, 230V voor de montage aan de zijkant van behuizingen AK/AK-F 14/28/42/56/70...

AK AS

Artikelnummer 79901201

breedte 108 mm voor 6 modules

Afdekstrips, voor het afsluiten van niet gebruikte automatenplaatsen, deelbaar, grijs

AK AS-v

Artikelnummer 79901301

breedte 216 mm voor 12 modules, vergrendelbaar

Afdekstrips, voor het afsluiten van niet gebruikte automatenplaatsen, deelbaar, grijs

AK3 3/14 PE

Artikelnummer 73385001

Basisdrager met PE-klemrail met 3 schroefklemmen 2,5-16 mm² en 14...

Basisdrager met geïntegreerde PE-klemrail, voor inbouw in AK modulaire verdeler vanaf AK Air...

AK3 6/21 PE

Artikelnummer 73385101

Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...

Basisdrager met geïntegreerde PE-klemrail, voor inbouw in AK modulaire verdeler vanaf AK Air...

AK3 1/6/1 N

Artikelnummer 73385201

Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...

N-modules met bedieningshendel voor het gereedschapsloos losmaken van de geleider, met telkens 2...

AK3 OT 28 Plus

Artikelnummer 73380701

voor AK/AK-F 28 plus

AK3 bovendeel als reserveonderdeel, incl. klapvenster en dekselschroeven, compleet gemonteerd

AK3 KF

Artikelnummer 73380101

AK3 klapvenster ter vervanging van alle AK/AK-F 14/28/42/56 modulaire verdelers en alle Plus-typen...
