#41040101 | Afmetingen: 152 x 152 x 85 mm

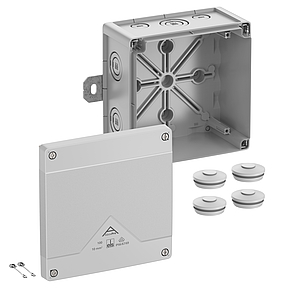

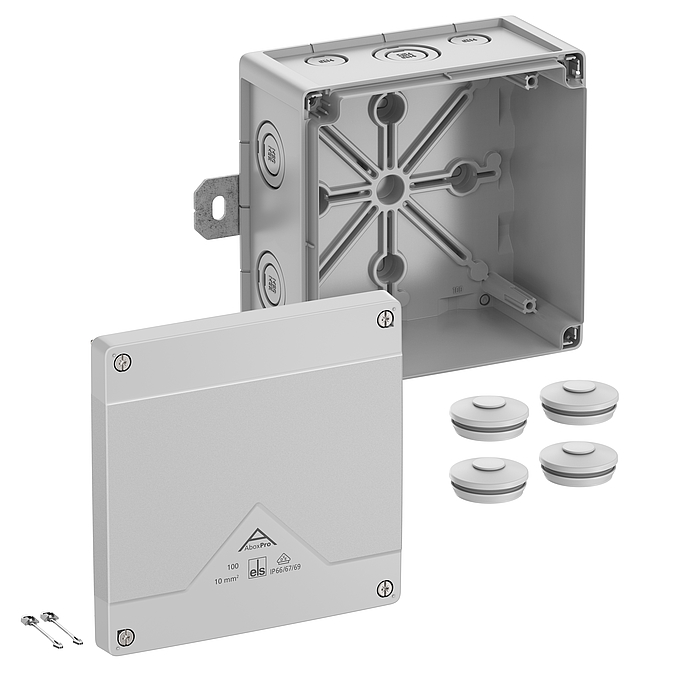

Abox Pro 100 AB-L

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Product onthouden

Omschrijving

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), buitenliggende bevestigingsogen, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=1000 V AC, zonder klemmen

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M32 afdichtbereik 13 - 21 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	1000 V
Doorslagspanning DC	1000 V
Max. aderdoorsnede	10 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Klemtype	zonder

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	152 mm
Lengte	152 mm
Hoogte	85 mm
Inwendige lengte	137 mm
Inwendige breedte	137 mm
Inwendige hoogte	65 mm
Gewicht	0.5215 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663880
ETIM-klasse	EC002600
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902663897
Breedte	0.4 m
Gewicht	4.5646 kg
Hoogte	0.175 m
Hoeveelheid	8 st
Diepte	0.305 m

Pallet

EAN / GTIN	4013902663903
Breedte	0.8 m
Gewicht	158.938 kg
Hoogte	1.019 m
Hoeveelheid	240 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902663880
Breedte	0.152 m
Gewicht	0.5215 kg
Hoogte	0.085 m
Hoeveelheid	1 st
Diepte	0.152 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

KVR M25-MGM

Artikelnummer 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

KVR M32-MGM

Artikelnummer 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

DMS M25

Artikelnummer 26042501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

DMS M32

Artikelnummer 26043201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Abox MPI 100

Artikelnummer 89511001

voor Abox / Abox Pro 100

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

Abox 100 NS35

Artikelnummer 89531001

voor Abox / Abox Pro 100

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in aftakdozen...

Abox 100 KH 221 6²

Artikelnummer 89600501

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Abox 100 KH 2006 6²

Artikelnummer 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Abox 100 KLS-10²

Artikelnummer 89641001

Hoogliggende schroefklem voor Abox/Abox Pro 100, 5-polig - 10 mm², I_n...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro aftakdozen

KTB 1-100 nieuw

KTB 1-100

Artikelnummer 89602901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

TG DVS-42

Artikelnummer 18200601

voor TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Dekselverliesbeveiliging als reserve, set = 10 stuks

Vergelijkbare producten

Abox Pro 100 AB-10²

Artikelnummer 41042101

grijs, U_i=690 V AC, I_n=57 Ampère, grijs, U_i=690 V AC, I_n=57 A, met...

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform...
