#40440101 | Afmetingen: 102 x 102 x 70 mm

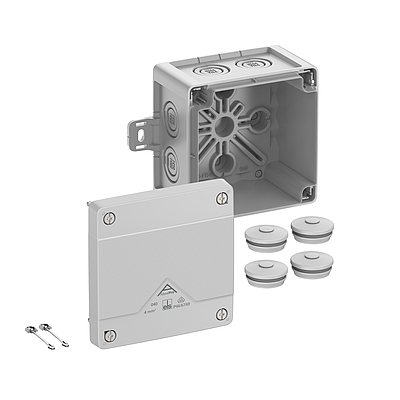

Abox Pro 040 AB-L

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Product onthouden

Omschrijving

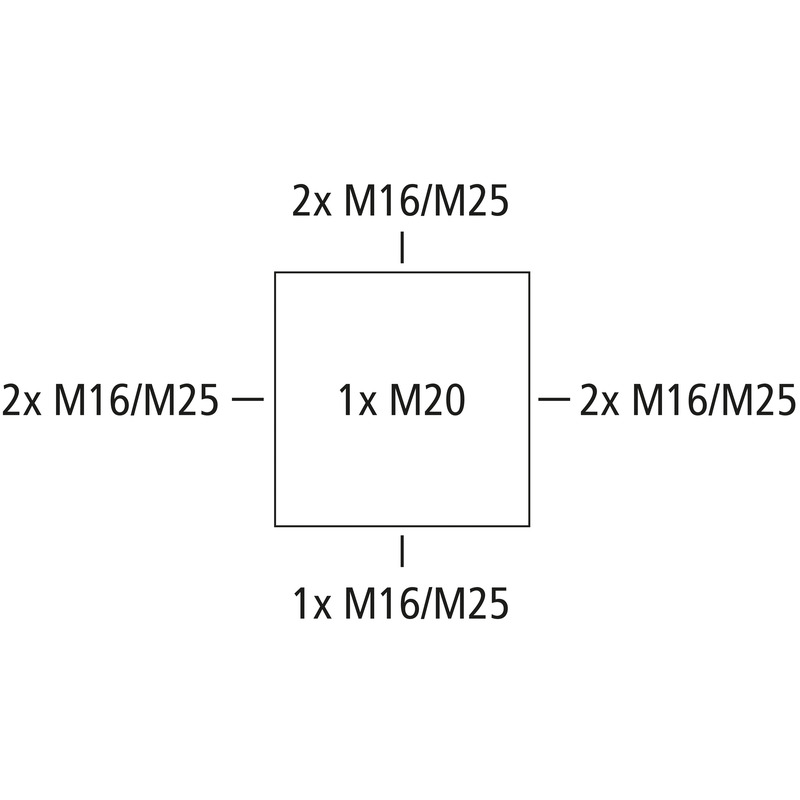

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20/M25, (1 achter, 7 zijkant), buitenliggende bevestigingsogen, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=1000 V AC, zonder klemmen

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 17 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	1000 V
Doorslagspanning DC	1000 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Klemtype	zonder

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	102 mm
Lengte	102 mm
Hoogte	70 mm
Inwendige lengte	88 mm
Inwendige breedte	88 mm
Inwendige hoogte	50 mm
Gewicht	0.2207 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902664757
ETIM-klasse	EC002600
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902664764
Breedte	0.386 m
Gewicht	8.4025 kg
Hoogte	0.316 m
Hoeveelheid	36 st
Diepte	0.286 m

Pallet

EAN / GTIN	4013902664771
Breedte	0.8 m
Gewicht	223.66 kg
Hoogte	1.092 m
Hoeveelheid	864 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902664757
Breedte	0.102 m
Gewicht	0.2207 kg
Hoogte	0.07 m
Hoeveelheid	1 st
Diepte	0.102 m
