Dit product is niet meer leverbaar!

#50340401 | Afmetingen: 94 x 94 x 57 mm

Abox-i m 040 AB-4²

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², U_i=690 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Omschrijving

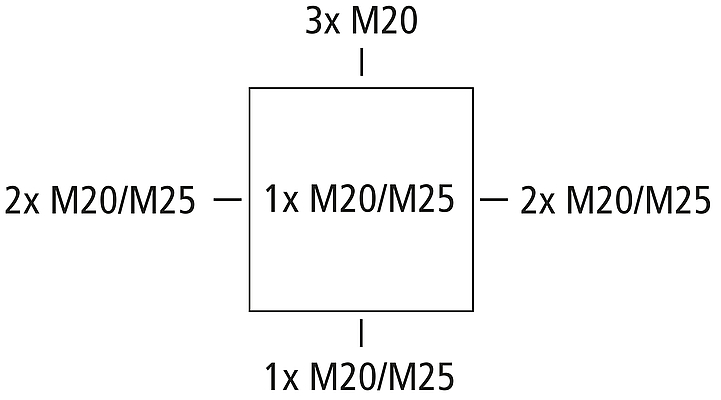

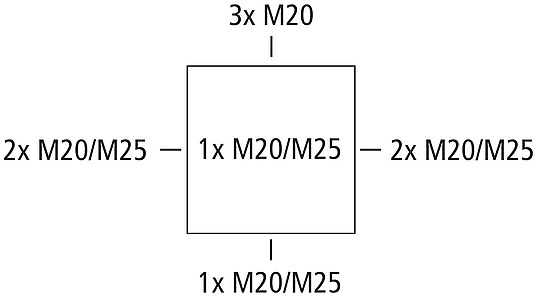

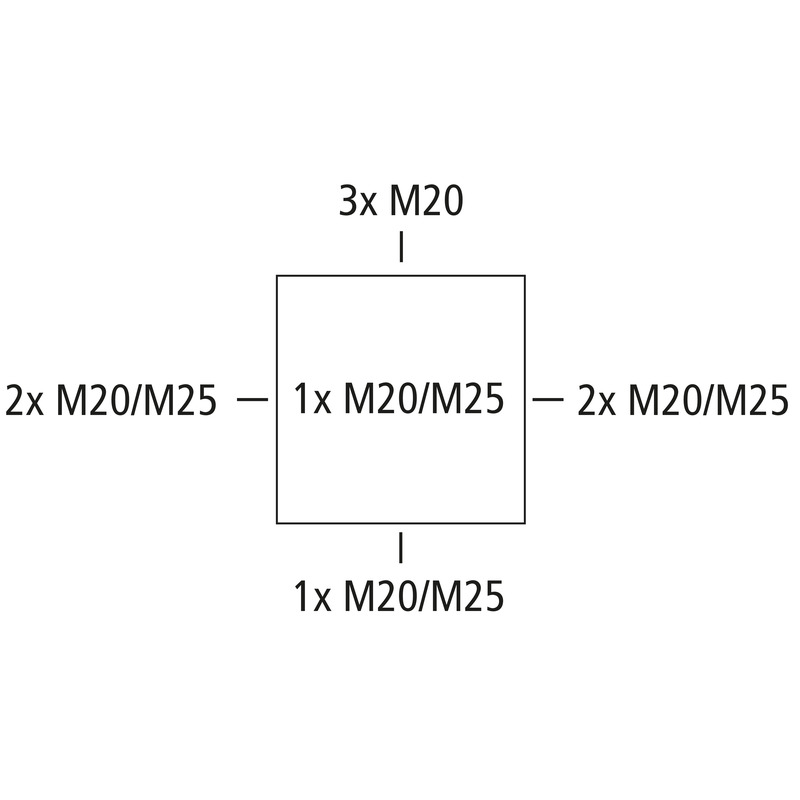

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², U_i=690 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25, (1 achter, 8 zijkant), buitenliggende bevestigingsogen, voor industriële installaties en beschermde buiteninstallaties

grijs, met schroefklem, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	94 mm
Lengte	94 mm
Hoogte	57 mm
Gewicht	0.1988 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

ETIM-klasse	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Downloaden

Projectinformatie

Bestekteksten

Download 3D-BIM-gegevens

Naar de supportpagina
