Dit product is niet meer leverbaar!

#49041001 | Afmetingen: 140 x 140 x 79 mm

Abox-i 100-10²

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 10 mm², U_i=690 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen...

Lees meer

Behuizing laten voorbewerken?

Inloggen om prijs te zien

Omschrijving

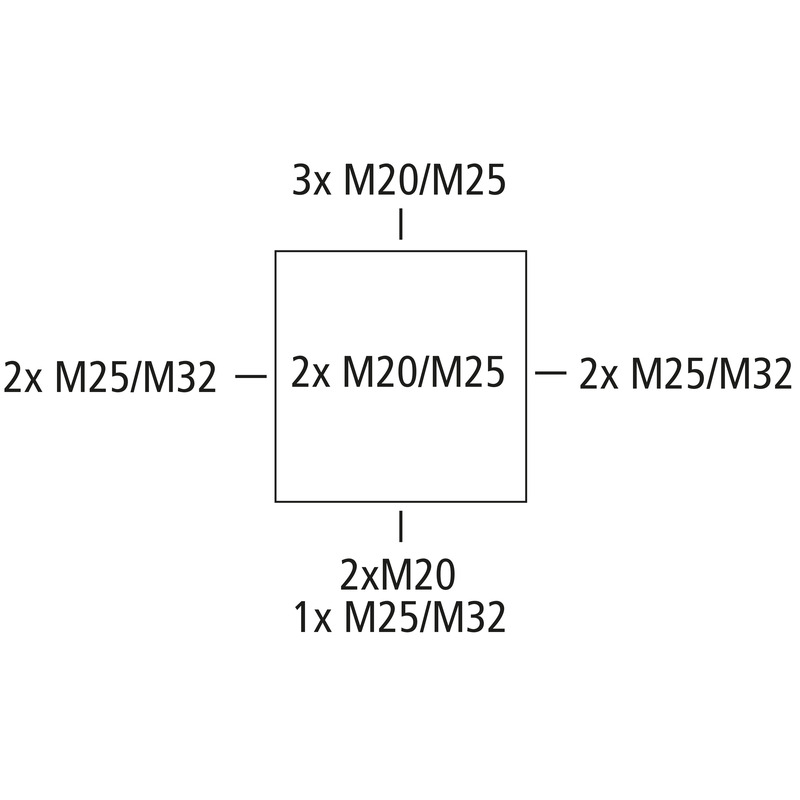

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 10 mm², U_i=690 V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met bovenliggende schroefklem, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M32 afdichtbereik 14 - 21 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	10 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	140 mm
Lengte	140 mm
Hoogte	79 mm
Gewicht	0.4244 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902152353
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Stuk

EAN / GTIN	4013902152353
Breedte	0.14 m
Gewicht	0.4244 kg
Hoogte	0.079 m
Hoeveelheid	1 st
Diepte	0.14 m

Omdoos

EAN / GTIN	4013902311835
Breedte	0.381 m
Gewicht	8.888 kg
Hoogte	0.332 m
Hoeveelheid	20 st
Diepte	0.291 m

Pallet

EAN / GTIN	4013902311842
Breedte	0.8 m
Gewicht	329.08 kg
Hoogte	1.87 m
Hoeveelheid	700 st
Diepte	1.2 m
