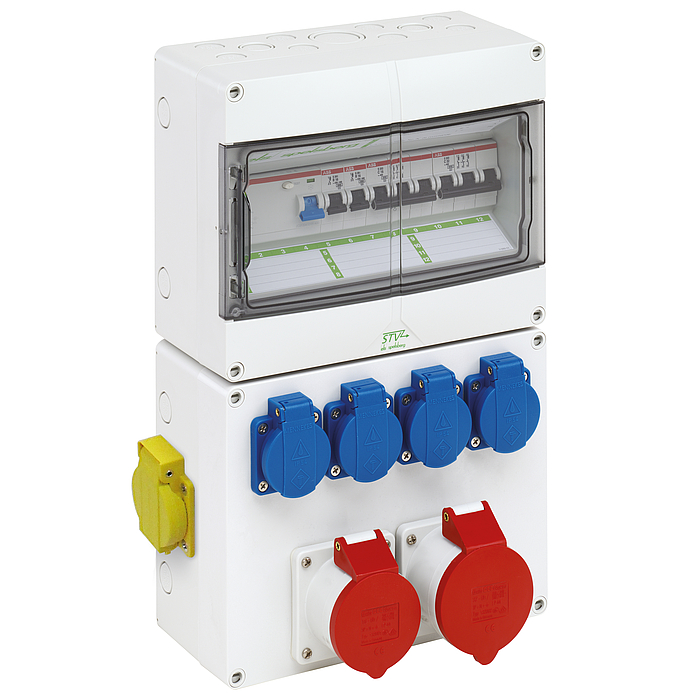

Steckdosenkombination STV 1224-K-LAN (73142421) Aansluitklaar: Spelsberg
nieuw

contactdoos combinatie

STV 1224-K-LAN

Artikelnummer: 73142421 | Afmetingen: 250 x 400 x 122 mm

contactdoos combinatie, met beschermingsgraad IP44, Aansluitklaar, conform EN 61439-3, hoge mechanische belastbaarheid, ongevoelig voor temperatuur, combineerbaar

voorzien van:

  • 2 x installatieautomaat B16A, 1-polig
  • 1 x installatieautomaat C16A, 3-polig
  • 1 x installatieautomaat C32A, 3-polig
  • 1 x aardlekschakelaar (RCCB) 40/0,03A, 4-polig, type A
  • 4 x SCHUKO®-contactdoos (voorkant), 230V
  • 1 x CEE-contactdoos (voorkant), 16A, 400V
  • 1 x CEE-contactdoos (voorkant), 32A, 400V
  • 1 x Data inbouwdoos, 2 x RJ45 CAT.6 (naast elkaar)

Inbouwcomponenten

aardlekschakelaar (RCCB) 40/0,03A, 4-polig, type A 1
installatieautomaat B16A, 1-polig 2
installatieautomaat C16A, 3-polig 1
installatieautomaat C32A, 3-polig 1
SCHUKO®-contactdoos (voorkant), 230V 4
CEE-contactdoos (voorkant), 16A, 400V 1
CEE-contactdoos (voorkant), 32A, 400V 1
Data inbouwdoos, 2 x RJ45 CAT.6 (naast elkaar) 1

Elektrische eigenschappen

Doorslagspanning AC 400 V
Beschermingsklasse II
Beschermingsgraad IP44
Aantal N-potentialen 1
Aantal rijen 1
Aantal modules per rij 12
Met N-klem ja
Met PE klem ja

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 250 mm
Lengte 400 mm
Hoogte 122 mm

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 850 °C
Industrie kwaliteit ja

Mechanische eigenschappen

Bevestigingstype Wandmontage
Slagvastheid IK08

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Materiaal

Materiaal onderbak Polycarbonaat, glasvezelversterkt
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt
Materiaal klapvenster Polycarbonaat

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding pdf (2 MB)

Maattekening

Aansluitschema pdf (44 KB)

Bestekteksten
