#97071601 | Afmetingen: 126 x 86 x 57 mm

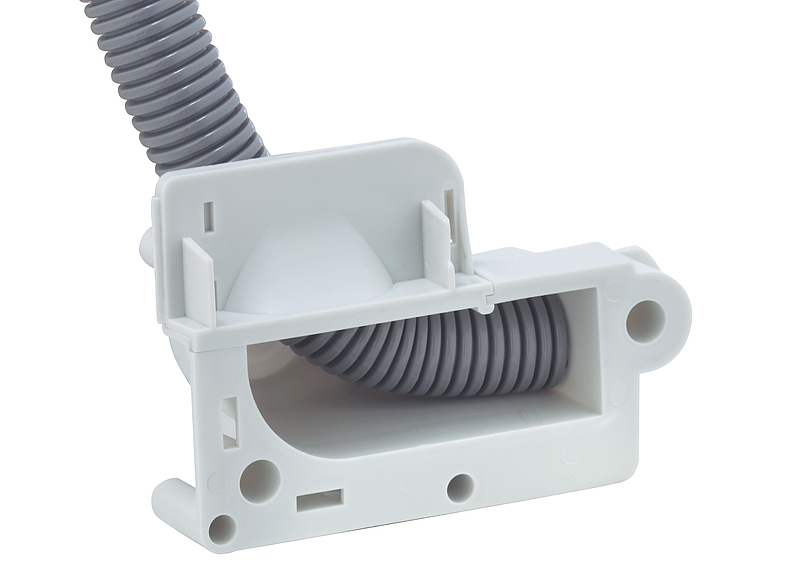

UVA 90

universele buisgeleider, voor eenvoudige buisovergang in wand- en plafondgebied of voor de verdere aanleg van buizen onder de dekvloer. Invoeringen voor buizen tot M25. Geschikt voor...

Lees meer

Inloggen om prijs te zien

Product onthouden

Omschrijving

universele buisgeleider, voor eenvoudige buisovergang in wand- en plafondgebied of voor de verdere aanleg van buizen onder de dekvloer. Invoeringen voor buizen tot M25. Geschikt voor kleefbevestiging en achterzijde bekisting (houd u bij gebruik van de steunstangtechniek beslist aan: steunstanglengte = wanddikte minimum 2 cm!), nominale isolatiespanning: 400V AC, halogeenvrij

Kleef- of spijkerbevestiging, afdichtingsbereik M20 - M25, geschikt voor steunstangen

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Geschikt voor	Betonbouw

Afmetingen

Breedte	126 mm
Lengte	86 mm
Hoogte	57 mm
Gewicht	0.05 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Kleef- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902905430
ETIM-klasse	EC002328
Douanetariefnummer	39269097
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Logistieke gegevens

Omdoos

EAN / GTIN	4013902347025
Breedte	0.79 m
Gewicht	5.75 kg
Hoogte	0.29 m
Hoeveelheid	90 st
Diepte	0.39 m

Pallet

EAN / GTIN	4013902347032
Breedte	0.8 m
Gewicht	121.5 kg
Hoogte	1.89 m
Hoeveelheid	1620 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902905430
Breedte	0.126 m
Gewicht	0.05 kg
Hoogte	0.057 m
Hoeveelheid	1 st
Diepte	0.086 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (97071601.pdf)

Maattekening

Maattekening pdf (45 KB)

Maattekening dxf (377 KB)

Maattekening dwg (88 KB)

Maattekening jpg (927 KB)
