#97277001 | Afmetingen: 71 x 71 x 89 mm

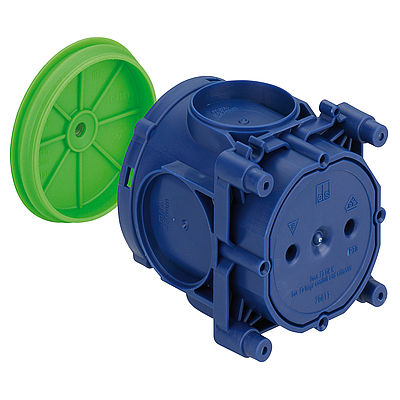

U 71 DGR

centraaldoos voor dikke buis, diameter 60 mm Ø, 4 schroefbussen met schroefafstand 60 mm, combineerbaar, met M5 schroefdraadbus (draagvermogen 10kg) voor het inbouwen van een plafondhaak,...

Lees meer

Inloggen om prijs te zien

Product onthouden

Omschrijving

centraaldoos voor dikke buis, diameter 60 mm Ø, 4 schroefbussen met schroefafstand 60 mm, combineerbaar, met M5 schroefdraadbus (draagvermogen 10kg) voor het inbouwen van een plafondhaak, geschikt voor alle bekistingssoorten en achterzijde bekisting, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij

2-delig, Kleef- of spijkerbevestiging, Membraan voor gaten, afdichtingsbereik M16 - M40, geschikt voor steunstangen

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Kleuren

Kleur deksel	andere

Afmetingen

Breedte	71 mm
Lengte	71 mm
Hoogte	89 mm
Gewicht	0.053 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Kleef- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902401567
ETIM-klasse	EC002601
Douanetariefnummer	39269097
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Logistieke gegevens

Omdoos

EAN / GTIN	4013902401536
Breedte	0.493 m
Gewicht	3.975 kg
Hoogte	0.356 m
Hoeveelheid	75 st
Diepte	0.293 m

Pallet

EAN / GTIN	4013902401543
Breedte	0.8 m
Gewicht	155.65 kg
Hoogte	1.92 m
Hoeveelheid	2250 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902401567
Breedte	0.071 m
Gewicht	0.053 kg
Hoogte	0.089 m
Hoeveelheid	1 st
Diepte	0.071 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (97277001.pdf)

Projectinformatie

Bestekteksten

CAD-tekeningen

BIM-gegevens

Toebehoren

DH 90-M5

Artikelnummer 97912201

90 mm

Metalen plafondhaak, geïsoleerd, met M5-schroefdraad voor plafonddozen

DH 100-M5

Artikelnummer 97911901

100 mm

Metalen plafondhaak, geïsoleerd, met M5-schroefdraad voor plafonddozen

HW VD-60

Artikelnummer 92510101

voor type HW 035 / HW 050 / HW 065, schroefafstand 60 mm

Afsluitdeksel voor inbouwdozen, polystyreen, vlamvertragend, wit

U 71 KP-M5

Artikelnummer 97174801

alleen voor de uitvoeringen uit de U71 serie geschikt

Koepel met schroefdraadbus M5 (draagvermogen 10kg), geschikt voor U 71 dozen en basis delen met...

VD 75

Artikelnummer 97910001

met bevestigingsschroeven

Afsluitdeksel voor verbindingsdozen, vlamvertragend, wit

U 71 VDF

Artikelnummer 97910201

met bevestigingsschroeven

Afsluitdeksel voor verbindingsdozen, vlamvertragend, wit

U 71 VDS

Artikelnummer 97910401

Afsluitdeksel voor verbindingsdozen, vlamvertragend, wit

ES-10

Artikelnummer 97910501

3,1 x 10 mm

Reserveschroeven voor bevestiging van schakelmateriaal in hollewanddozen

ES-18

Artikelnummer 97910601

3,1 x 18 mm

Reserveschroeven voor bevestiging van schakelmateriaal in hollewanddozen

ES-25

Artikelnummer 97910701

3,1 x 25 mm

Reserveschroeven voor bevestiging van schakelmateriaal in hollewanddozen

GWB

GWB

Artikelnummer 97911001

met M5-schroefdraadbus voor het plaatsen van een plafondhaak, maakt...

Schroefdraad deksel M5

VBN

VBN

Artikelnummer 97921001

voor U 71 inbouwdoos 97104502

Verbindingsstuk als afdichting en kabeldoorvoer voor afstand 71 mm

VB 71

Artikelnummer 97921201

Voor afstand 71 mm

Verbindingsbrug voor het combineren van dozen bij extreme belasting

VB 80/85

Artikelnummer 97921301

Voor afstand 80 en 85 mm

Verbindingsbrug voor het combineren van dozen bij extreme belasting

VB 90

Artikelnummer 97921401

Voor afstand 90 mm

Verbindingsbrug voor het combineren van dozen bij extreme belasting

VB 105

Artikelnummer 97921501

Voor afstand 105 mm

Verbindingsbrug voor het combineren van dozen bij extreme belasting

NAS-AL

Artikelnummer 97924001

Splitnagel, aluminium 40 mm, met kunststofplug voor de bevestiging van...

Bevestigingsmiddel voor stalen bekisting

NA-AL

Artikelnummer 97924201

Aluminium spijker, 40 mm lang, geribbeld

Bevestigingsmiddel voor houten / kunststof bekisting, voor stortbeton of gegoten beton op houten...

NA-AL/gl

Artikelnummer 97924301

Aluminium spijker, 40 mm lang, glad

Bevestigingsmiddel voor houten / kunststof bekisting, voor stortbeton of gegoten beton op houten...

ANSW

Artikelnummer 97926001

Bevestigingsschroef M6 x 10 mm, voordelige en betrouwbare bevestiging...

Bevestigingsmiddel voor stalen bekisting

U 71 BSK-NA

Artikelnummer 97953001

Hoogte 25 mm voor spijkerbevestiging

Basisdeel, basis voor ondersteuning van IBT dozen en behuizingen, bij gebruik op achterzijde...

U 71 BSK-2

Artikelnummer 97953002

Hoogte 25 mm voor zichtbeton, min. zichtbaarheid van de voeten

Basisdeel, basis voor ondersteuning van IBT dozen en behuizingen, bij gebruik op achterzijde...

STH-ELP

Artikelnummer 97953601

dopjes, 6 mm Ø, om de tolerantie van draagstangen te verminderen, (in combinatie met STH-STU...

U 71 BSK-K

Artikelnummer 97953801

Hoogte 21 mm voor kleefbevestiging

Basisdeel, basis voor ondersteuning van IBT dozen en behuizingen, bij gebruik op achterzijde...

U 71 BSK

Artikelnummer 97953901

Hoogte 21 mm voor magneetbevestiging, magneetgat moet later worden...

Basisdeel, basis voor ondersteuning van IBT dozen en behuizingen, bij gebruik op achterzijde...

STH 70
