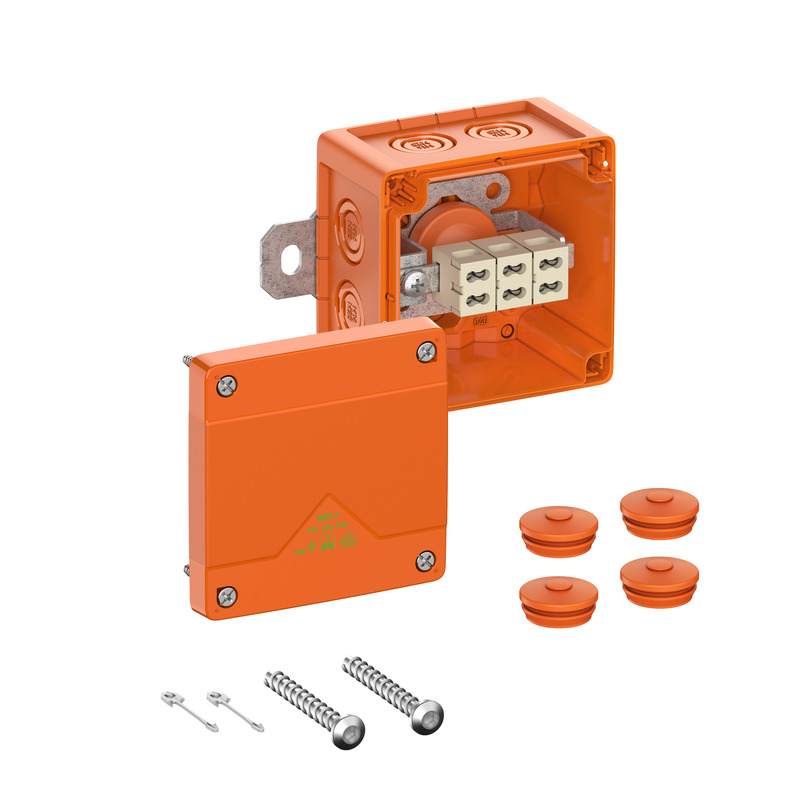

#86740001 | Dimensions: 100 x 100 x 70 mm
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 450 V |
|---|---|
| Tension nominale d'isolement CC | 450 V |
| Section de conducteur min. | 0,5 mm² |
| Section max. des fils (branchement de fil) | 4 mm² |
| Section de conducteur min. | 0,5 mm² |
| Section de conducteur max. | 4 mm² |
| Classe de protection | II |
| Type de protection | IP66 |
| Branchement sécurisé | non |
| Classe de maintien du fonctionnement | E30/E60/E90 |
| Nombre de pôles (dérivation) | 3 |
| Nombre de pôles (passage) | 3 |
| UL Type Rating | autres |
| Nombre de fusibles de la dérivation | 0 |
Couleurs
| Couleur de la partie inférieure | orangé |
|---|---|
| Couleur de la partie supérieure | orangé |
Fonctions supplémentaires
| Domaine d’utilisation | Connexion et dérivation |
|---|
Dimensions
| Largeur | 100 mm |
|---|---|
| Longueur | 100 mm |
| Hauteur | 70 mm |
| Longueur intérieure | 87 mm |
| Largeur intérieure | 87 mm |
| Hauteur intérieure | 52 mm |
| Poids | 0.449 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques

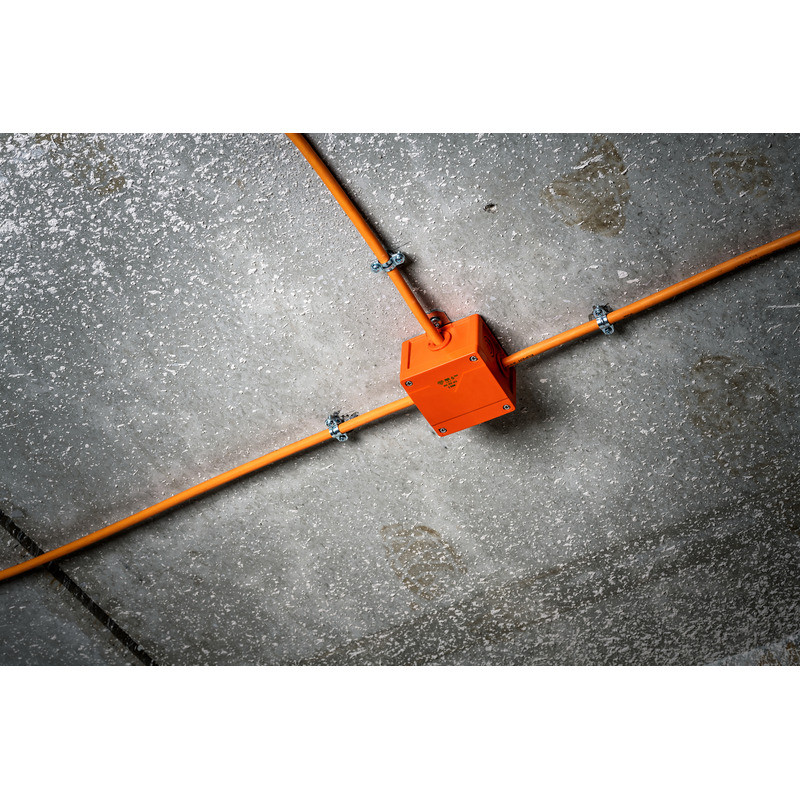

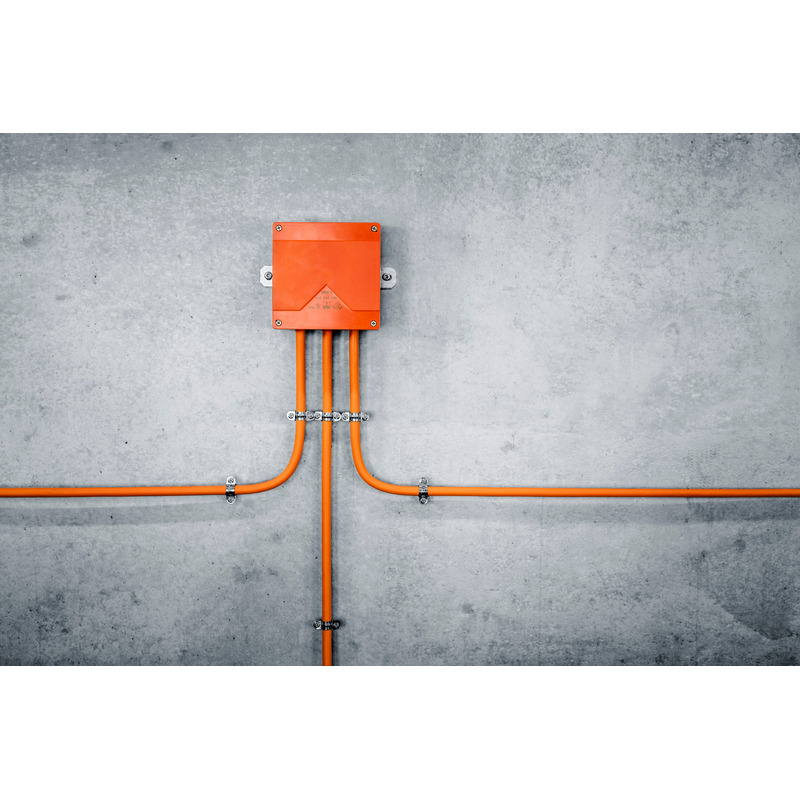

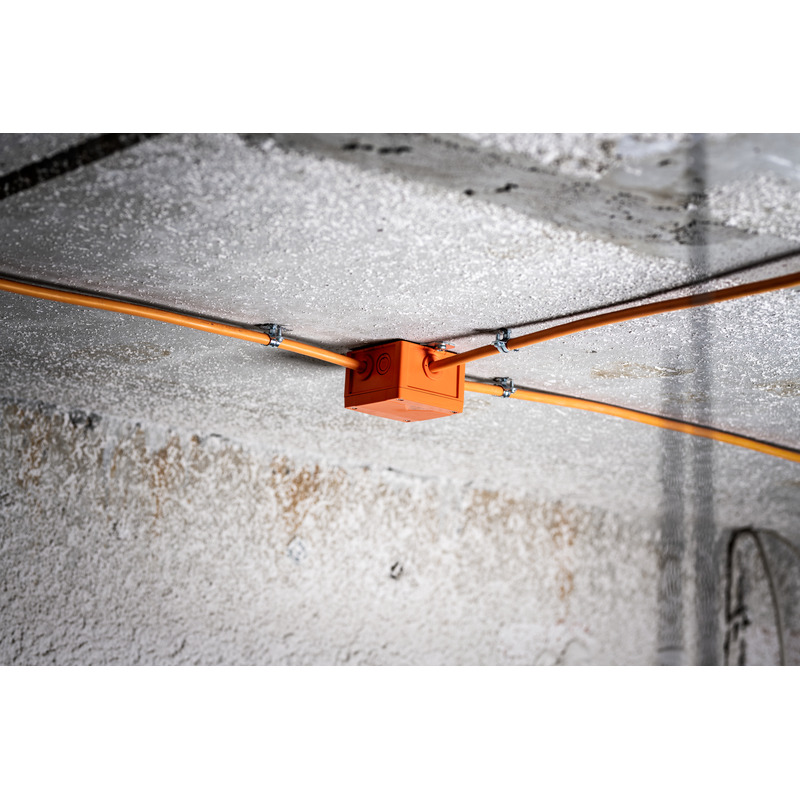

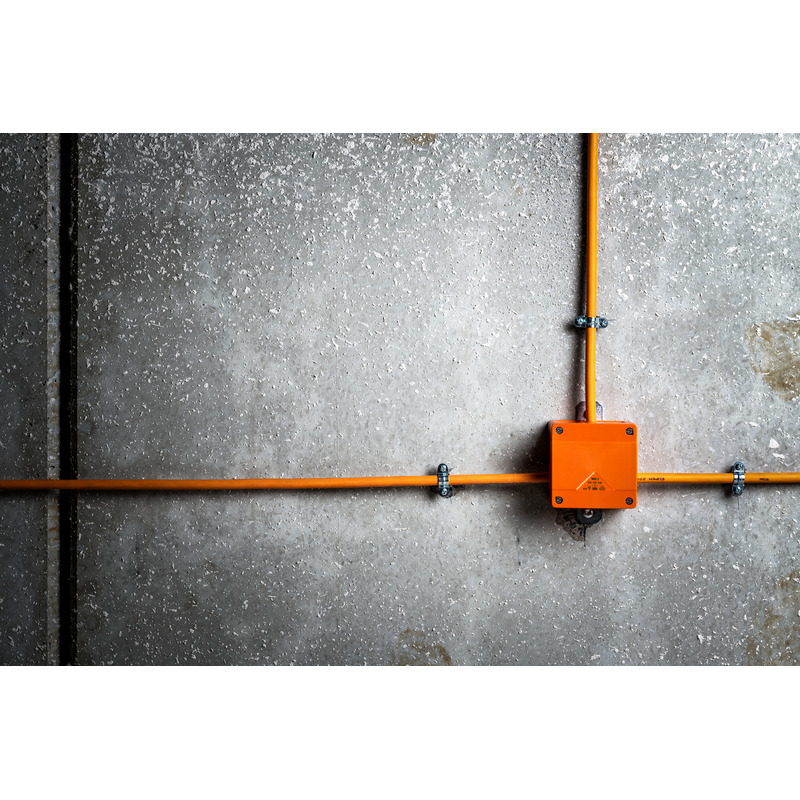

| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Fixation | points de fixation externes |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| EAN | 4013902631117 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
Certificats
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | UL-EU (EN 62208) |
Données logistiques
Pièce
| EAN / GTIN | 4013902631117 |
|---|---|
| Largeur | 0.1 m |
| Poids | 0.449 kg |
| Hauteur | 0.07 m |
| Quantité | 1 Pièces |
| Profondeur | 0.1 m |
Carton dèmballage
| EAN / GTIN | 4013902631124 |
|---|---|
| Largeur | 0.444 m |
| Poids | 4.2514 kg |
| Hauteur | 0.165 m |
| Quantité | 9 Pièces |
| Profondeur | 0.23 m |
Palette
| EAN / GTIN | 4013902631131 |
|---|---|
| Largeur | 0.8 m |
| Poids | 260.0784 kg |
| Hauteur | 1.917 m |
| Quantité | 504 Pièces |
| Profondeur | 1.306 m |
