AK Compact
coffrets modulaires

Petits tableaux de distribution pour installations intérieures simples

AK Compact – réduit au maximum

Les coffrets de distribution électrique Spelsberg de la série AK Compact sont spécialement conçus pour les installations intérieures standard. Ils offrent une solution fiable lorsque l’encombrement et la facilité d’utilisation sont essentiels. Grâce à leur conception compacte, ils créent des distributions là où l’espace est restreint – idéal pour les locaux techniques, les raccordements principaux, les petites unités commerciales, les ateliers ou la construction résidentielle. Avec des variantes de 3 à 36 modules, la série couvre un large éventail d’applications : du petit tableau de disjoncteurs pour l’atelier à la distribution puissante multi-rangée. Tous les modèles AK Compact impressionnent par leur classe de protection jusqu’à IP65, leur résistance aux chocs jusqu’à IK08, leur conception sans halogène, ainsi que des détails pratiques qui facilitent sensiblement le travail des installateurs.

Quel petit tableau AK me convient ? Vers le sélecteur de petits tableaux.

Petits coffrets de distribution - Installation standard à l’intérieur

AK compact 24-36
AK compact 24-36AK 24-36
AK compact 03-12
AK compact 03-12AK 03-12
AK compact 24 (- 2025)
AK compact 24 (- 2025)AK 24
AK Air 14-70
AK Air 14-70AK 14-70

AK 24 | AK 36

REDUIT AU MAXIMUM

Fonctionnalité maximale réduite à l'essentiel

L'AK Compact est la réponse cohérente aux exigences modernes dans la construction résidentielle et industrielle : un tableau électrique compact et facile à installer – réduit à l'essentiel sans sacrifier les fonctions. Il représente une fonctionnalité maximale avec une exigence d'espace minimale – combinée à des fonctions pratiques qui offrent de réels avantages. Tout ce qui est nécessaire. Rien de superflu. Design clair et qualité sans compromis.

Ainsi, l'AK Compact offre la solution parfaite pour les installations standards en intérieur. Qu'il soit en mode tableau encastré à 2 ou 3 rangées : il combine fiabilité et flexibilité avec un design clair et des fonctions pratiques qui facilitent nettement le travail quotidien des électriciens – aujourd'hui et pour l'avenir.

Développé pour une simplicité d'installation maximale, le tableau IP65 répond donc exactement aux exigences que les installations électriques modernes imposent à un petit tableau de distribution contemporain.

Des temps d'installation record

Des solutions sans outil pour un travail confortable

Des détails réfléchis garantissent la visibilité et la sécurité

Caractéristiques qui convainquent dans la pratique

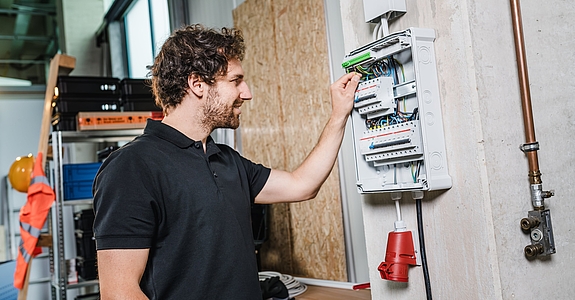

L’AK Compact est bien plus qu’un simple coffret de distribution électrique peu encombrant. Il est conçu pour les installateurs – avec des détails qui facilitent nettement le travail quotidien. Parmi ceux-ci figurent le bornier PE intégré, l’insertion des câbles sans outil, et le montage simple du rail DIN sans aucun outil supplémentaire. Cela fait du coffret de distribution électrique compact une solution qui rend les installations plus rapides, plus sûres et plus efficaces – qu’il s’agisse de la construction résidentielle, des locaux techniques ou d’un tableau de disjoncteurs dans les ateliers.

Nouvelle borne PE sans vis

Pensées dans les moindres détails, les nouvelles bornes PE sans vis permettent des connexions rapides, sûres et confortables.

Le support de base intégré peut être facilement retiré et remis en place sans outils – gagnant du temps et assurant une installation fluide.

Grâce à la combinaison de la technologie classique à vis et de la fonction d'insertion moderne, un haut niveau de flexibilité et d'ergonomie est atteint, facilitant considérablement le travail quotidien des électriciens.

  • Zone de serrage des bornes à vis : 2,5 mm² à 16 mm²
    Occupation double de la borne jusqu'à 4 mm² autorisée
  • Zone de serrage des bornes à insertion : 0,75 mm² à 4 mm²
  • Convient à presque tous les types de conducteurs en cuivre : monophasés rigides et flexibles, avec ou sans embouts

Insertion de câble sans outil

18 membranes souples assurent une insertion rapide et facile des câbles, sans aucun outil. Certaines membranes souples conviennent à l’utilisation de presse-étoupes.

Le côté opposé est équipé de perforations métriques pour presse-étoupes et de joints à double membrane, permettant une adaptation flexible de l’installation en tournant le coffret de 180°.

Montage de rail DIN sans outil

Le rail DIN peut être monté et démonté sans outil. En un seul mouvement de main, il se clipse solidement et peut être tout aussi facilement libéré à l’aide du verrouillage vert, complètement sans outil.

Cela permet de gagner un temps précieux lors de l’installation et garantit que les installations peuvent être ajustées de manière flexible à tout moment. Le mécanisme réfléchit assure stabilité, précision et une manipulation nettement plus confortable au quotidien.

Poches de serrage pour bornes WAGO 221

Plusieurs poches de serrage intégrées dans la base du petit tableau assurent une fixation sûre de
Bornes à levier WAGO 221 3 et 5 pôles 6 mm² comme bornes de connexion. Cela permet, par exemple,
La ligne d'alimentation est rapidement distribuée à plusieurs dispositifs différentiels. Cela crée une clarté maximale dans le distributeur grâce à
Un câblage organisé ainsi qu'un espace supplémentaire sur le rail DIN permet un travail rapide et efficace.

Fonctions supplémentaires pour une simplicité d'installation maximale

Au-delà de ces avantages pratiques, les tabeaux électriques AK 24 et AK 36 offrent des fonctions supplémentaires qui apportent encore plus de confort et de flexibilité. Ceci est complété par une large gamme d'accessoires qui étendent le champ d'application – depuis le boîtier compact IP65 pour les installations sensibles jusqu'aux projets plus importants avec tableaux encastrés à 2 ou 3 rangées.

Butée latérale pour appareil modulaire et marquages sur le rail DIN



Butée latérale pour appareil modulaire et marquages sur le rail DIN

Une butée latérale et des marquages sur le rail DIN simplifient le positionnement exact des appareils montés sur rail correspondant à la découpe de la fenêtre. Cela garantit que les appareils sont toujours positionnés précisément et que le couvercle peut être fermé de manière optimale.

Plus d’espace sous les rails DIN



Plus d’espace sous les rails DIN

Grâce aux découpes supplémentaires dans le fond du coffret, les câbles peuvent être facilement acheminés sous les rails DIN. De plus, l’écartement de 135 mm entre les rails DIN facilite l’installation et offre plus d’espace pour un câblage propre et clair.

Fenêtre charnière ergonomique et réglable de manière flexible



Fenêtre charnière ergonomique et réglable de manière flexible

La fenêtre charnière permet une ouverture et une fermeture latérales en douceur – confortable d’une seule main. Selon la situation d’installation, le côté de la charnière peut être choisi de manière flexible à droite ou à gauche.

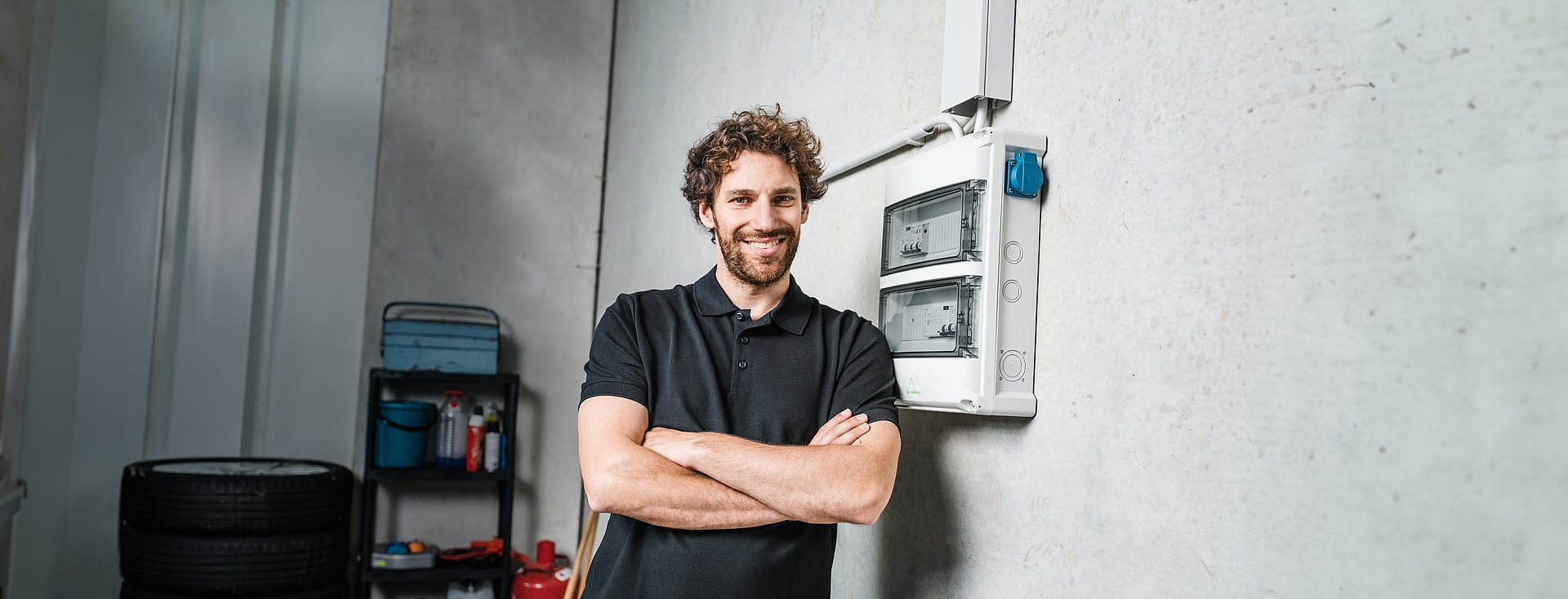

Montage de prises



Montage de prises

Des prises supplémentaires peuvent être montées directement sur le coffret via les perforations latérales. Cela fournit une connexion d’alimentation immédiate lorsque nécessaire – que ce soit pour le fonctionnement d’appareils supplémentaires ou en tant que prise de maintenance pratique.

Vis à dégagement rapide



Vis à dégagement rapide

Les vis à cliquet intégrées dans le couvercle facilitent particulièrement l’ouverture et la fermeture du distributeur. D’un quart de tour, le couvercle est fixé ou libéré en toute sécurité.

Fixation à trou de serrure



Fixation à trou de serrure

La fixation intégrée à trou de serrure permet de suspendre facilement le coffret avant de le fixer définitivement. Le trou de serrure prédécoupé est simplement cassé à cet effet et facilite un positionnement précis – même pour un montage en hauteur ou dans des situations d’installation étroites.

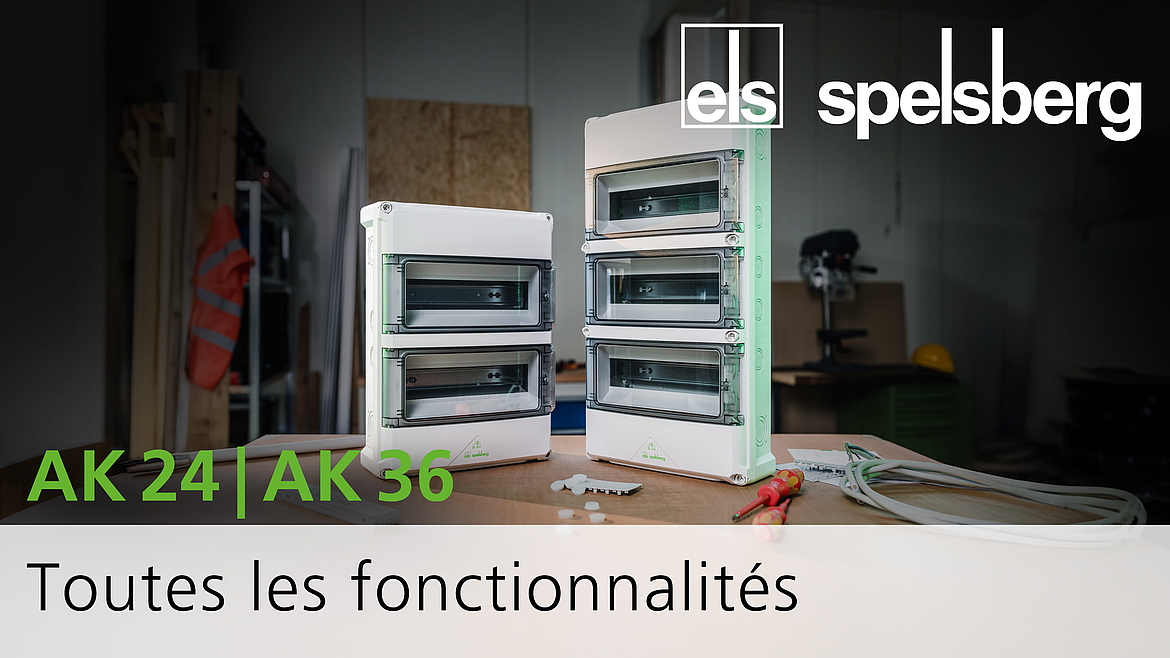

AK Compact - réduit au maximum

Toutes les caractéristiques des nouveaux petits coffrets de distribution AK 24 | AK 36 en un coup d'œil. Du montage à l'entrée de câbles, en passant par la nouvelle borne.
Regardez-le dès maintenant!

Comparaison des petits tableaux de distribution AK 24 | AK 36 et AK Air

AK 24 | AK 36

pour les installations intérieures standard telles que dans les ateliers, garages, et caves ou dans des environnements confinés

  • 24 à 36 modules
  • 12 modules par rangée
  • 18 membranes souples pour l’insertion des câbles
    partiellement adaptées aux presse-étoupes
  • Rail DIN opérable sans outil
  • Écartement des rails DIN de 135 mm
  • Logements de serrage pour bornes WAGO 221
  • Combinaison horizontale

Vers les petits tableaux AK 24 | AK 36

AK Air

pour les zones intérieures et extérieures protégées dans des environnements exigeants tels que l’industrie, le commerce ou l’agriculture

  • 14 à 70 modules
  • 14 modules par rangée
  • Avec variantes comportant un compartiment à bornes supplémentaire
  • Variantes à bride pour combinaison frontale
  • Avec éléments de ventilation Air® intégrés
  • Nombreuses entrées de câbles
    toutes peuvent être équipées de presse-étoupes
  • Rail DIN réglable en hauteur, opérable sans outil
  • Écartement des rails DIN de 150 mm
  • Combinaison horizontale
  • Nombreuses certifications
  • Résistance à l’ammoniac

Vers les petits tableaux AK Air

Quel AK est
le bon ?

Vers le sélecteur de petits tableaux
