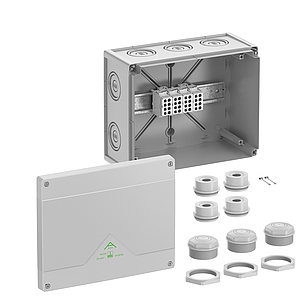

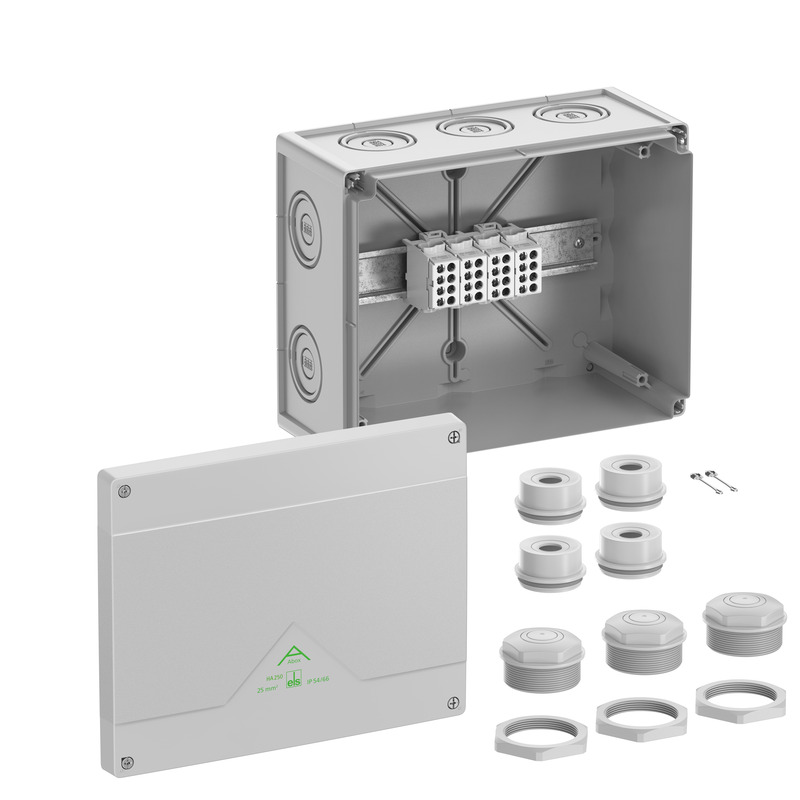

#48142501 | Dimensions: 252 x 202 x 120 mm
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 690 V |
| Section de conducteur max. | 25 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP66 |
| Type de bornes | Borne à vis |
| Nombre de pôles | 4 |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
Dimensions
| Largeur | 252 mm |
|---|---|
| Longueur | 202 mm |
| Hauteur | 120 mm |
| Longueur intérieure | 186 mm |
| Largeur intérieure | 236 mm |
| Hauteur intérieure | 99 mm |
| Poids | 1.3578 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 750 °C (EN 60695-2-11) |
Propriétés mécaniques
| Résistance aux chocs | IK07 |
|---|---|
| Plombable | oui |
| Couple de la vis du couvercle | 1.5 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation internes |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 55 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| EAN | 4013902663033 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
Certificats
| Marque de contrôle | DLG (résistance à l’ammoniac) |
|---|
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902663040 |
|---|---|
| Largeur | 0.507 m |
| Poids | 5.7662 kg |
| Hauteur | 0.277 m |
| Quantité | 4 Pièces |
| Profondeur | 0.22 m |
Palette
| EAN / GTIN | 4013902663064 |
|---|---|
| Largeur | 0.8 m |
| Poids | 143.0902 kg |
| Hauteur | 0.981 m |
| Quantité | 84 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902663033 |
|---|---|
| Largeur | 0.252 m |
| Poids | 1.3578 kg |
| Hauteur | 0.12 m |
| Quantité | 1 Pièces |
| Profondeur | 0.202 m |
