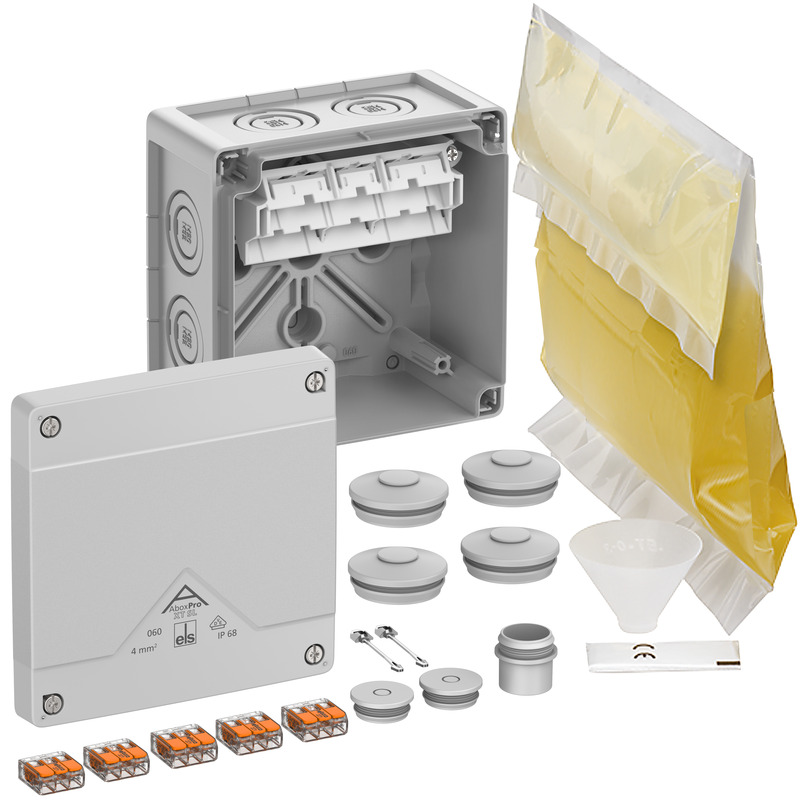

#40546001 | Dimensions: 127 x 127 x 75 mm
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 450 V |
|---|---|
| Tension nominale d'isolement CC | 450 V |
| Section de conducteur min. | 0,2 mm² |
| Section de conducteur max. | 4 mm² |
| Classe de protection | II |
| Type de protection | IP68 |
| Courant assigné | 32 Ampères |
| Type de bornes | sans vis |
| Nombre de pôles | 5 |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
Dimensions
| Largeur | 127 mm |
|---|---|
| Longueur | 127 mm |
| Hauteur | 75 mm |
| Longueur intérieure | 113 mm |
| Largeur intérieure | 113 mm |
| Hauteur intérieure | 55 mm |
| Poids | 1.532 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Résistance aux chocs | IK09 |
|---|---|
| Plombable | oui |
| Couple de la vis du couvercle | 1.5 Nm |
| Fixation | points de fixation internes |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |

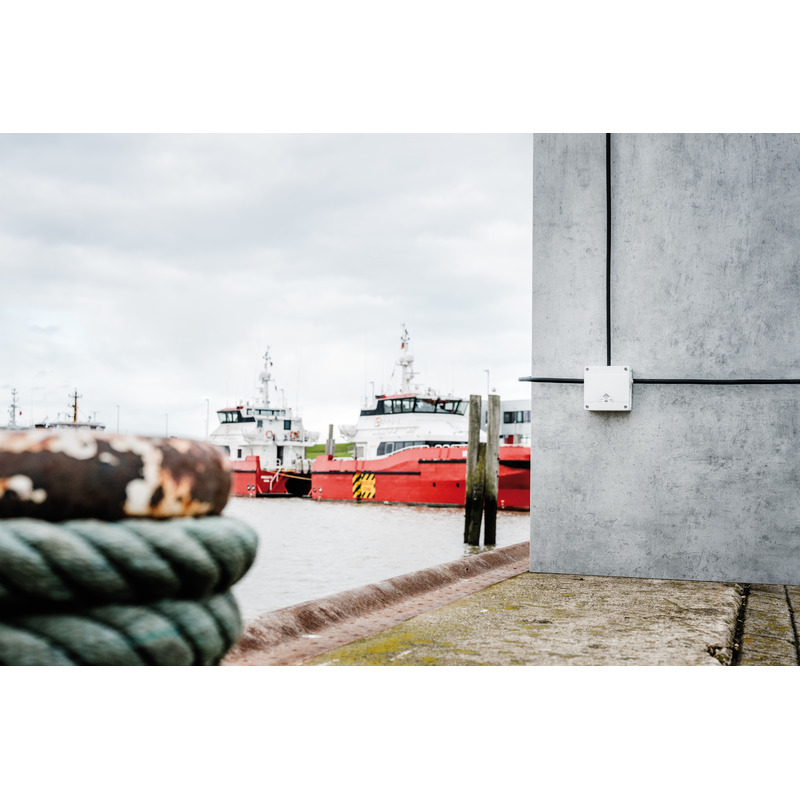

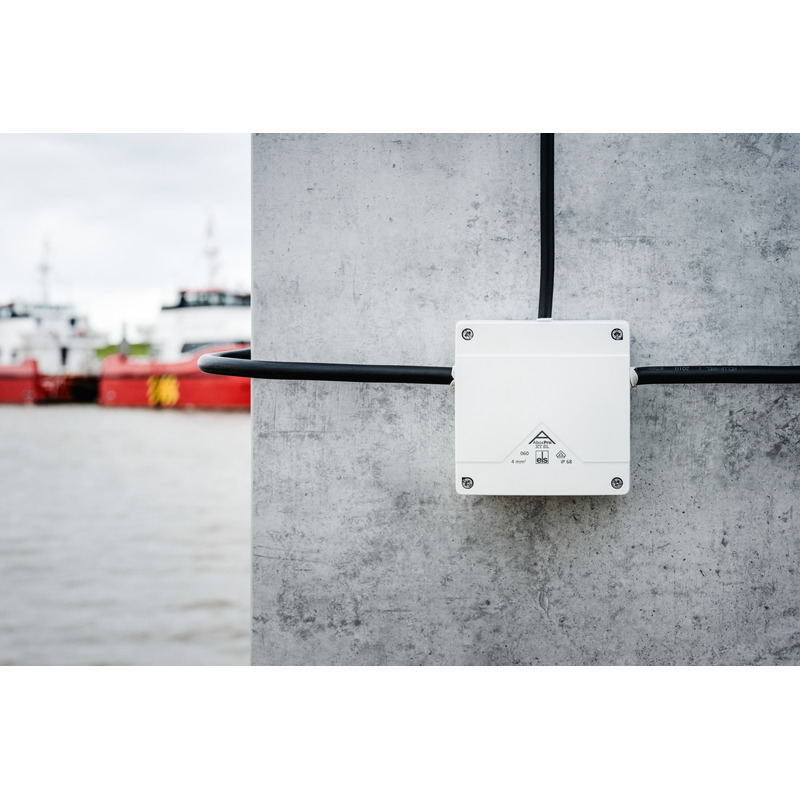

| Lieu d’installation | zone extérieure non protégée |
Sales Information
| EAN | 4013902664436 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
Certificats
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100) |
|---|
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902664436 |
|---|---|
| Largeur | 0.397 m |
| Poids | 1.573 kg |
| Hauteur | 0.169 m |
| Quantité | 1 Pièces |
| Profondeur | 0.28 m |
Palette
| EAN / GTIN | 4013902664443 |
|---|---|
| Largeur | 0.8 m |
| Poids | 77.055 kg |
| Hauteur | 1.164 m |
| Quantité | 35 Pièces |
| Profondeur | 1.2 m |
