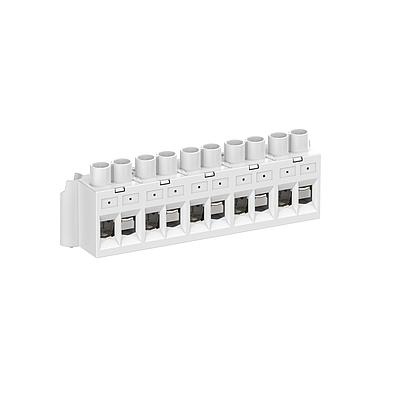

#89641001 | Dimensions: 25 x 124 x 39 mm
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 690 V |
| Courant assigné | 57 Ampères |
| Type de bornes | Borne à vis |
| Nombre de pôles | 5 |
| isolé contre les contacts | oui |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Longueur de dénudage | 12 mm |
| Raccordement 1: Points de serrage par pôle | 2 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 16 mm² |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
Dimensions
| Largeur | 25 mm |
|---|---|
| Longueur | 124 mm |
| Hauteur | 39 mm |
| Poids | 0.134 kg |
Propriétés du matériel
| Résistance du filament | 960 °C (EN 60695-2-11) |
|---|
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 2.5 Nm |
|---|
Sales Information
| EAN | 4013902677306 |
|---|---|
| Classe ETIM | EC001284 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau du corps isolant | Thermoplastique |
|---|
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902677313 |
|---|---|
| Largeur | 0.357 m |
| Poids | 8.57 kg |
| Hauteur | 0.247 m |
| Quantité | 60 Pièces |
| Profondeur | 0.26 m |
Palette
| EAN / GTIN | 4013902677320 |
|---|---|
| Largeur | 0.8 m |
| Poids | 461 kg |
| Hauteur | 1.87 m |
| Quantité | 3240 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902677306 |
|---|---|
| Largeur | 0.025 m |
| Poids | 0.134 kg |
| Hauteur | 0.039 m |
| Quantité | 1 Pièces |
| Profondeur | 0.124 m |
Téléchargements
Télécharger la fiche de données
Instructions de montage
Fiche cotée
Certificat
Données de planification
Données CAD
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
