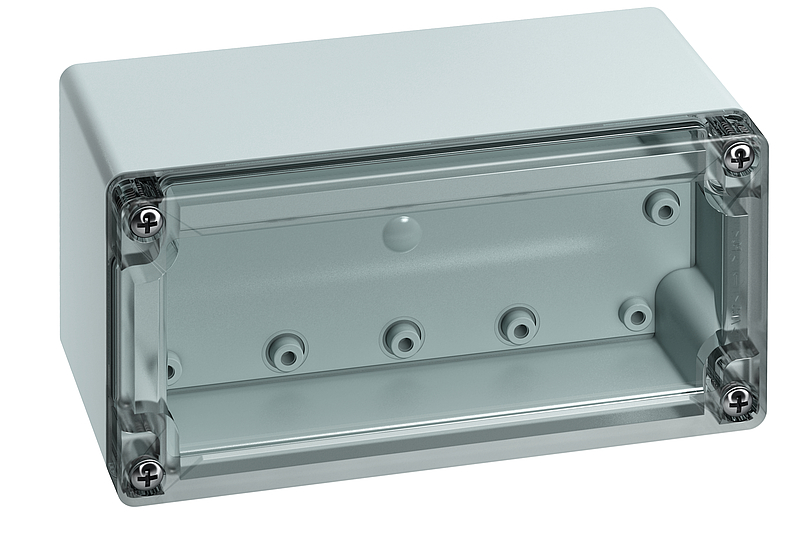

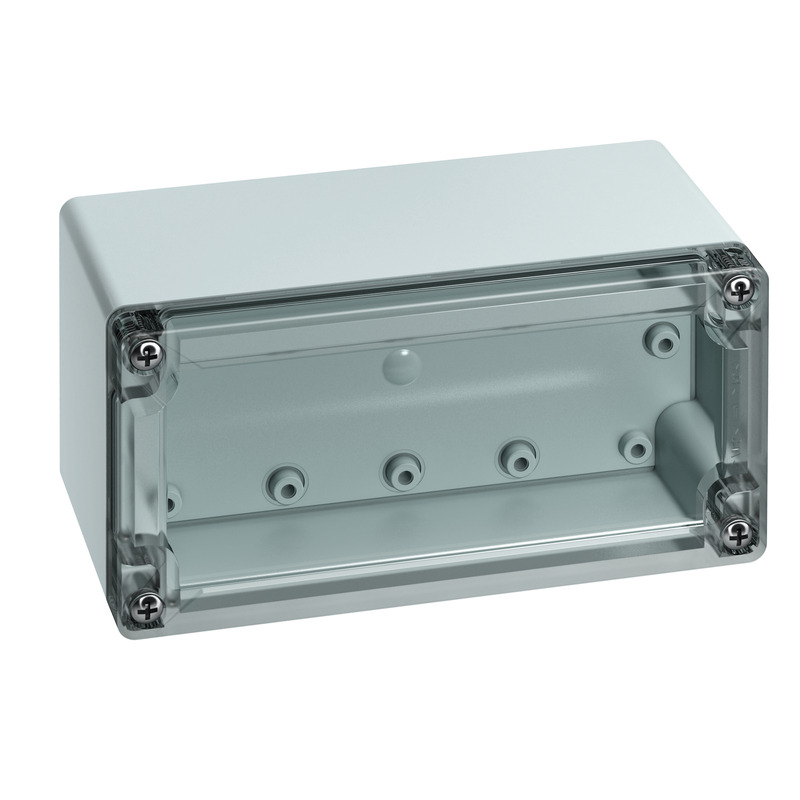

#20150601 | Dimensions: 162 x 82 x 85 mm
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP66/IP67 |
| UL Type Rating | 12 |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | transparent |
Dimensions
| Largeur | 162 mm |
|---|---|
| Longueur | 82 mm |
| Hauteur | 85 mm |
| Poids | 0.29 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Juxtaposable | oui |
| Type de la pièce supérieure | Couvercle |
| Fixation | points de fixation internes |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| EAN | 4013902813858 |
|---|---|
| Classe ETIM | EC000261 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4303 (V2A) |
Certificats
| Marque de contrôle | UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902314782 |
|---|---|
| Largeur | 0.392 m |
| Poids | 6.12 kg |
| Hauteur | 0.422 m |
| Quantité | 20 Pièces |
| Profondeur | 0.19 m |
Palette
| EAN / GTIN | 4013902314799 |
|---|---|
| Largeur | 0.8 m |
| Poids | 311.76 kg |
| Hauteur | 1.82 m |
| Quantité | 960 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902813858 |
|---|---|
| Largeur | 0.162 m |
| Poids | 0.29 kg |
| Hauteur | 0.085 m |
| Quantité | 1 Pièces |
| Profondeur | 0.082 m |
