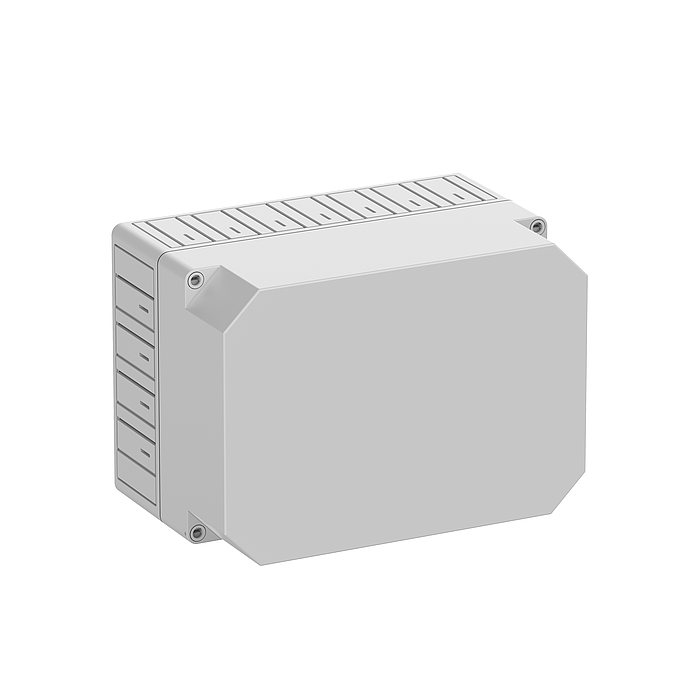

#14100301 | Dimensions: 254 x 180 x 165 mm
Données techniques
Propriétés électriques
| Tension de service nominale AC | 690 V |
|---|---|
| Tension de service nominale CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP30 |
| ventilé | non |
| UL Type Rating | n.i. |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
Dimensions
| Largeur | 254 mm |
|---|---|
| Longueur | 180 mm |
| Hauteur | 165 mm |
| Poids | 0.9198 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.2 Nm |
| Variante à bride | non |
| Type de la pièce supérieure | Couvercle |
| Fixation | points de fixation internes |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | Zone intérieure |
Sales Information
| EAN | 4013902694259 |
|---|---|
| Classe ETIM | EC000261 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
Données logistiques
Pièce
| EAN / GTIN | 4013902694259 |
|---|---|
| Largeur | 0.254 m |
| Poids | 0.9198 kg |
| Hauteur | 0.165 m |
| Quantité | 1 Pièces |
| Profondeur | 0.18 m |
Carton dèmballage
| EAN / GTIN | 4013902694266 |
|---|---|
| Largeur | 0.372 m |
| Poids | 4.0692 kg |
| Hauteur | 0.372 m |
| Quantité | 4 Pièces |
| Profondeur | 0.262 m |
Palette
| EAN / GTIN | 4013902694273 |
|---|---|
| Largeur | 0.8 m |
| Poids | 167.4912 kg |
| Hauteur | 1.65 m |
| Quantité | 144 Pièces |
| Profondeur | 1.2 m |
